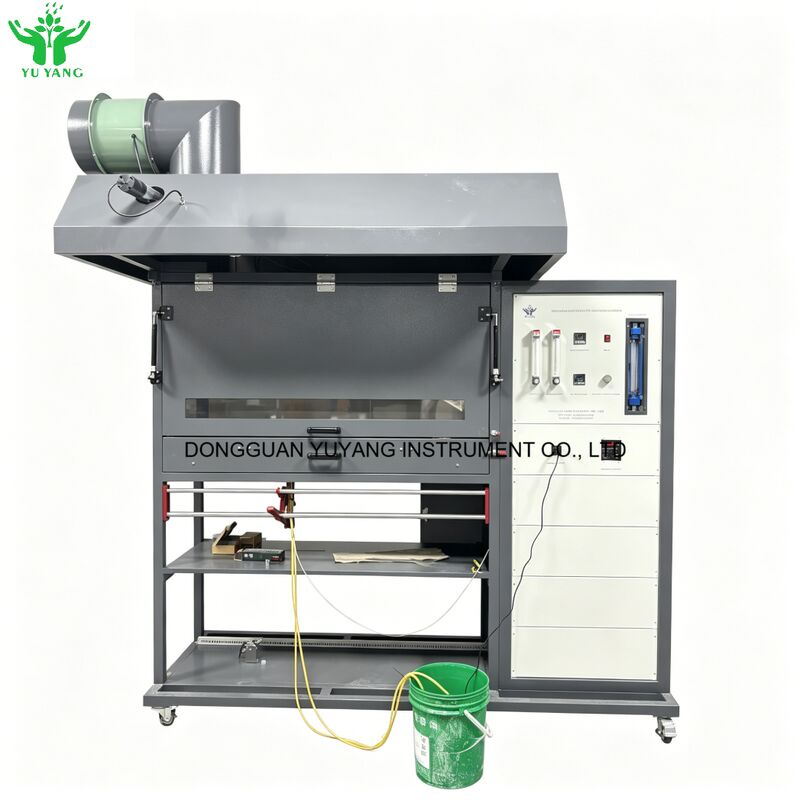

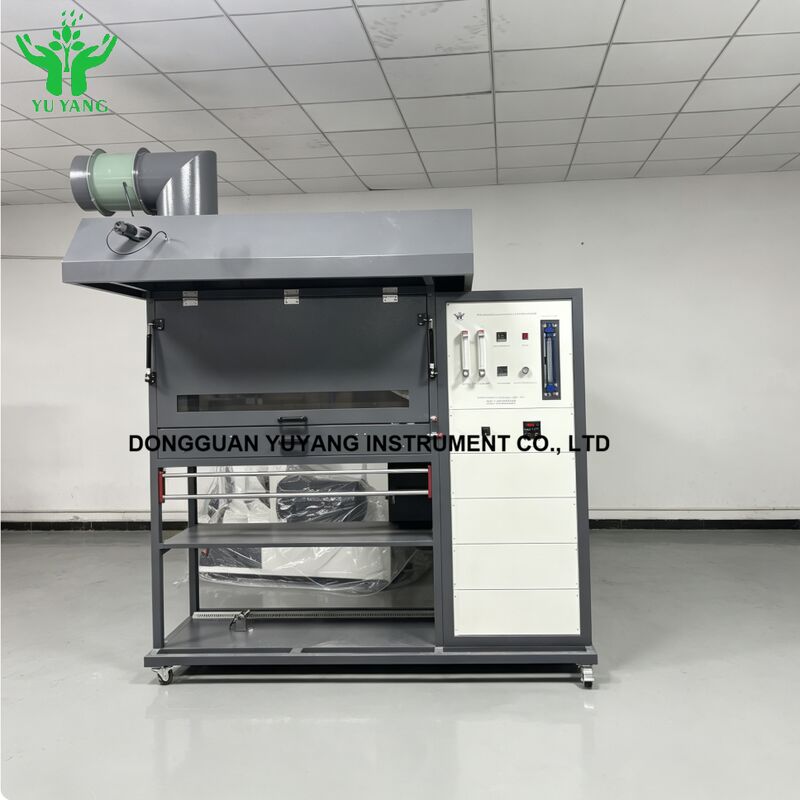

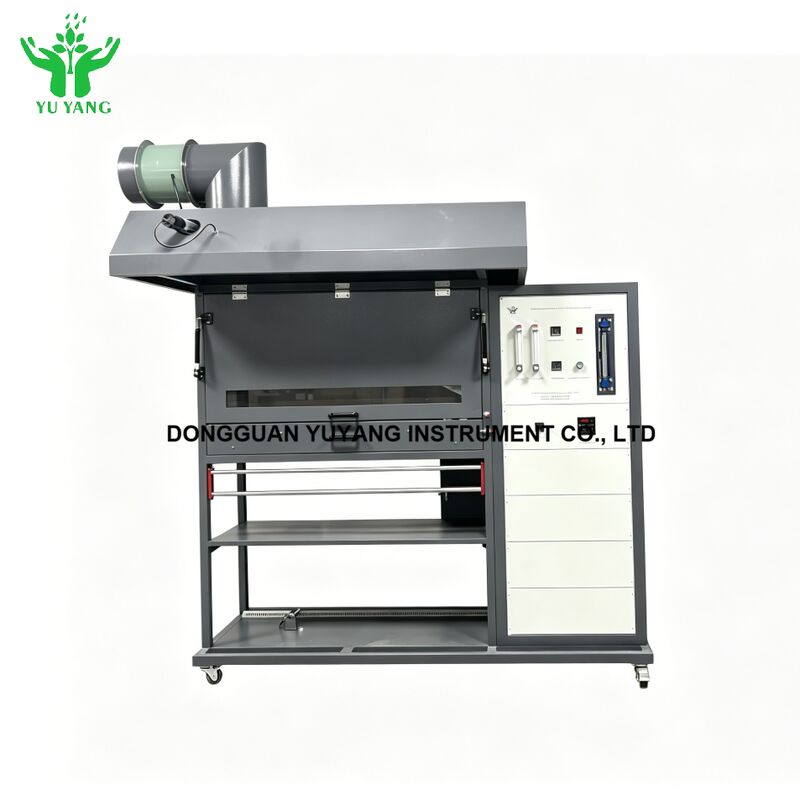

YUYANG ISO 9239-1 & ASTM E648 Apparecchio di prova per pannelli radianti per pavimenti

Apparecchio per prove su pavimenti con pannello radiante YUYANG ISO 9239-1 e ASTM E648

Descrizione:

Il tester per pannelli radianti per pavimenti (ISO 9239, Flooring Radiant Panel Tester) è un metodo di prova che riflette formalmente la propagazione della fiamma sui materiali di pavimentazione in condizioni di retroflusso quando un incendio si verifica in un compartimento o in una stanza adiacente, o gas ad alta temperatura irradiato sulla superficie del pavimento, un calore radiante accumulato nella parte superiore o intermedia durante un incendio nelle prime fasi di crescita.

Normative:

ISO 9239-1: Prove di reazione al fuoco per pavimenti - Parte 1: Determinazione del comportamento alla combustione mediante una sorgente radiante

ISO 9239-2: Prove di reazione al fuoco per pavimenti - Parte 2: Determinazione della propagazione della fiamma a un livello di flusso termico di 25 kW/m2

ASTM E 648: Metodo di prova standard per il flusso radiante critico dei sistemi di rivestimento per pavimenti utilizzando una sorgente di energia termica radiante

Struttura:

1. La struttura della macchina è composta da due parti: una camera di combustione e una camera di controllo.

2. Dimensioni della camera di combustione: circa L1420*L1200*H2300 (mm).

3. Materiale della camera di controllo/camera di combustione: piastra in acciaio inossidabile di alta qualità 304 #, lavorazione con macchina CNC.

4. Cannello: soddisfa pienamente i requisiti della norma GB/T 11785.

5. Altre parti meccaniche sono realizzate in acciaio inossidabile 304 o acciaio 45#, anticorrosione e antiruggine.

Caratteristiche:

1. La camera di prova risultante è isolata con pannello isolante in silicato di calcio ed è dotata di una finestra di osservazione resistente alle alte temperature.

2. Il gruppo di supporto del campione in acciaio inossidabile è montato su una piattaforma scorrevole per consentire un caricamento sicuro e facile del campione di prova.

3. Il calore radiante viene applicato mediante un pannello a gas, inclinato di 30°, e diretto su un campione di rivestimento per pavimenti montato orizzontalmente.

4. Il pannello radiante genera una distribuzione del flusso di energia radiante che varia da un massimo nominale di 10,9 kW/m2 a un minimo di 1,1 kW/m2.

5. Campione di calibrazione fittizio con supporto, misuratore di flusso termico calibrato e montaggio.

6. La distanza percorsa dalla fiamma fino all'estinzione viene raggiunta e convertita, mediante calibrazione, in un flusso radiante critico equivalente, in kW/m2.

7. Misuratore di flusso termico: Intervallo 0 ~ 50 kW/m2; Emissività superficiale: ε=0,95±0,05.

8. Un sistema di misurazione del fumo, secondo la norma DIN 50055, è montato su un telaio separato sullo scarico.

9. Rack di controllo per facilità d'uso, consentendo l'osservazione dell'apparecchio e dei controlli durante l'allestimento e la calibrazione dell'attrezzatura.

10. Ha la funzione di accensione automatica del pannello radiante e un interruttore di sicurezza.

Campo di applicazione:

Il dispositivo di prova del flusso di calore radiante per pavimenti è destinato ai materiali di pavimentazione che vengono posizionati orizzontalmente ed esposti a un campo di radiazione termica inclinato con una piccola fiamma; vari materiali di pavimentazione come: tappeti tessili, pannelli di sughero, pannelli di legno, lastre di gomma e pavimenti in plastica e materiali per spruzzatura di pavimenti.
