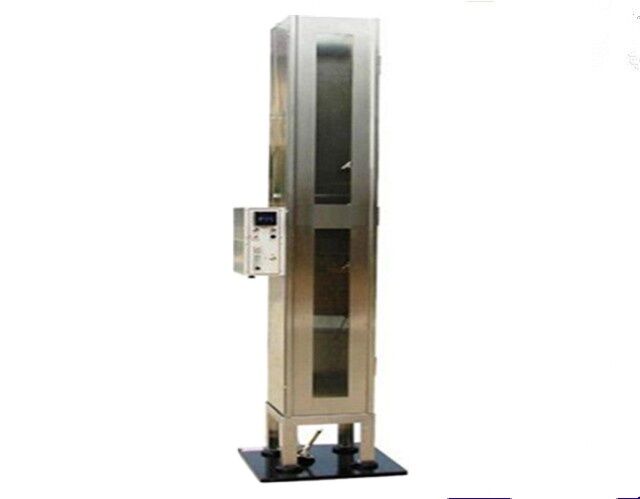

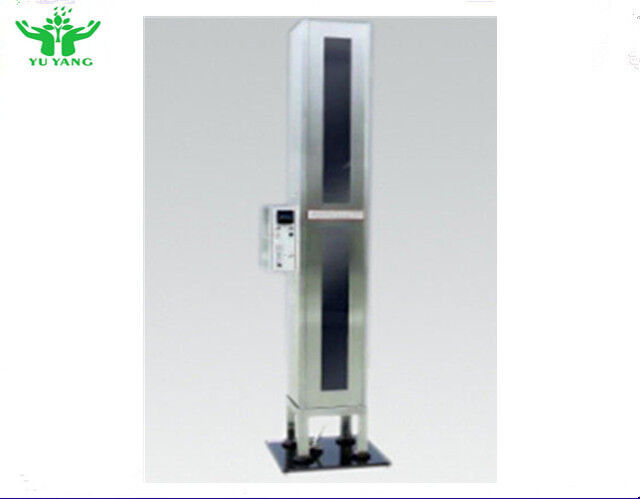

NFPA 701-2004 Metodi 2 Tester di propagazione della fiamma per tessuti e pellicole

Questo misuratore di propagazione della fiamma è progettato per valutare la propagazione della fiamma oltre la zona esposta alle fonti di accensione.Tessuti diversi, compresi i tessuti a più strati, pellicole, persiane di plastica con o senza rinforzo o supporto e materiali con densità di superficie superiore a 700 g/m2.

NFPA 701-2004 Metodi 2

• Dimensioni del forno: lunghezza e larghezza (305 ± 5) mm, altezza (2130 ± 10) mm
• Costruzione: acciaio inossidabile 304 spessore 1,5 mm con finestra di osservazione trasparente
• Barra di campionamento superiore: posizionata a 1190 ± 10 mm dal bordo inferiore del forno con fori di allineamento orizzontali di 4 mm
• Composizione delle barre superiori: barre di acciaio con diametro (1,5 ± 0,1) mm o (3,0 ± 0,1) mm, lunghezza (330 ± 10) mm con estremità affilate
• Barra di campionamento inferiore: barre di acciaio di diametro (1,5 ± 0,1) mm, lunghezza (255 ± 10) mm con estremità affilate
• Cavi di guida verticali: coppie di fili di acciaio morbido posizionate a 100 ± 5 mm dal centro, a 200 ± 5 mm di distanza
• Distanza tra i fili: 25 ± 2 mm da fronte a posteriore nella camera
• Montaggio del filo guida: barre di 6 ± 0,05 mm di diametro
• Camera superiore: baffle in tessuto in fibra di vetro (1000 ± 10) mm × (125 ± 5) mm con estremità rinforzate

• Installazione: sedile fisso con inclinazione di 20 gradi
• Potenza termica: 800-1000 BTU/ft3
• Posizione dell'ugello: a 100 mm dal fondo di prova
• Misuratore di portata: tipo di rotore con autonomia massima di 150 L/h o 300 L/h
• Valvola dell'ago: controlli regolazione dell'altezza della fiamma
• Indicatore di pressione: 0-1MPa con precisione 0,5.
• Misurazione della fiamma: scala di precisione con una precisione di 1 mm

• Accensione: accensione automatica ad alta tensione
• Timer di combustione: 0-99,99s programmabile, risoluzione di 0,01s, precisione di 0,1s
• Timer di combustione continua: 0-99,99s programmabile, risoluzione di 0,01s, precisione di 0,1s
• Automazione: controllo integrato dell'accensione, del tempo di combustione e della durata continua della combustione
