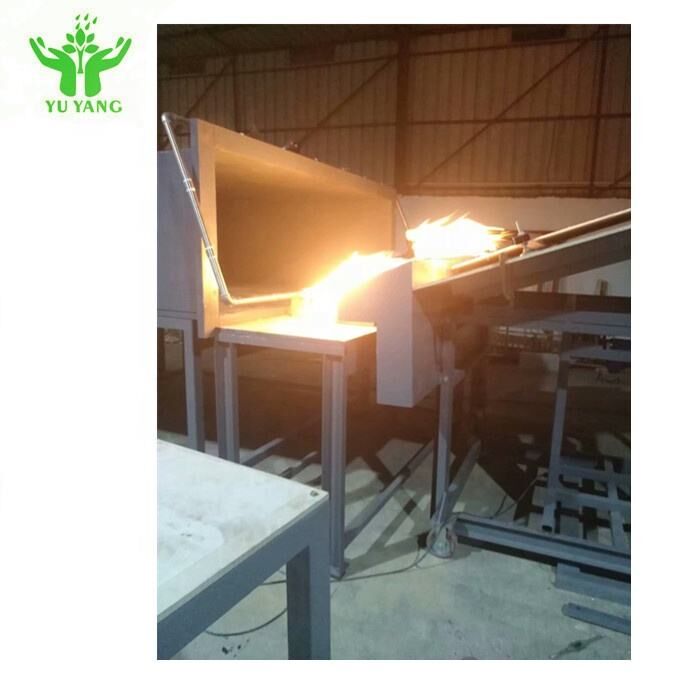

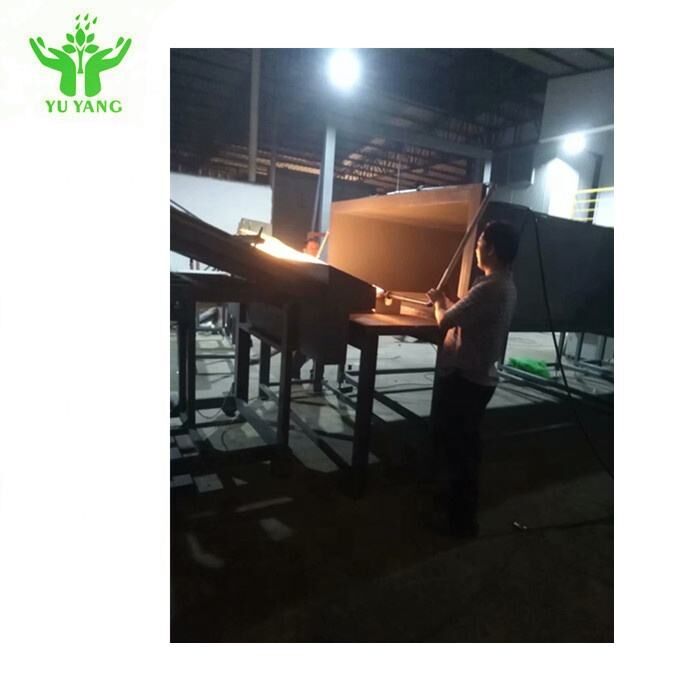

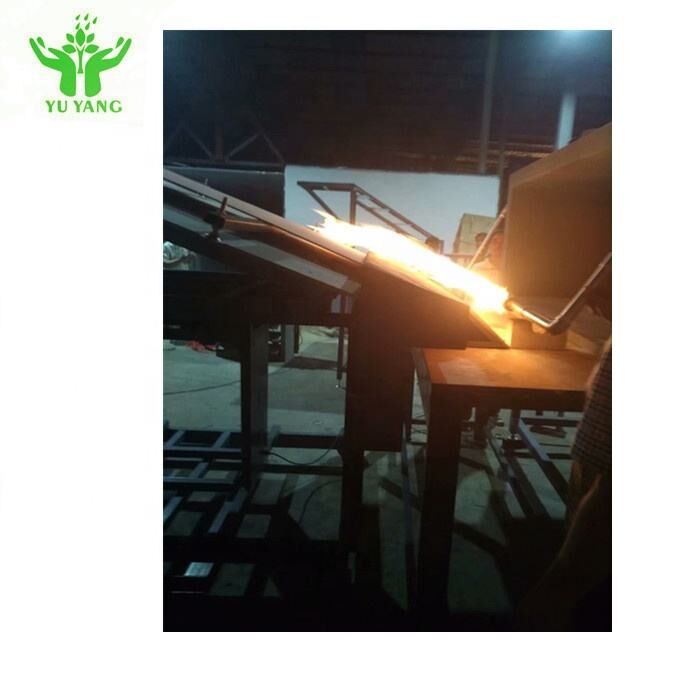

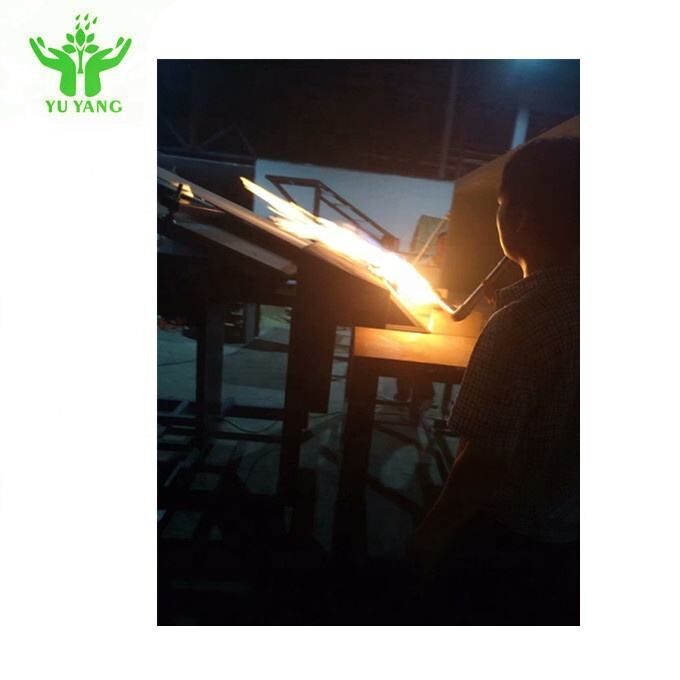

Apparecchiature di prova del fuoco Cella solare Tester di diffusione della fiamma e di marchio di combustione

La macchina di prova della diffusione della fiamma e del marchio di combustione con celle solari è progettata e sviluppata sulla base delle norme UL 1730 e IEC 61730-2.Questo strumento simula condizioni reali per valutare le prestazioni di resistenza al fuoco dei componenti del tetto, per la valutazione di campioni a livelli A (1,82 m), B (2,4 m) e C (3,9 m).

• UL 1730: Dispositivi e accessori per rilevatori di fumo per unità di vita individuali di abitazioni multifamiliari e camere di hotel/motel
• UL 790: Metodi di prova standard per le prove antincendio dei rivestimenti per tetti
• IEC 61730-2 allegato A: prove di incendio, di diffusione della fiamma e di combustione
• ASTM E 108-04: Metodi di prova standard per le prove antincendio dei rivestimenti per tetti
• KS C IEC 61730-2 allegato A: prova di resistenza al fuoco, prova di diffusione della fiamma e prova di combustione

• Materiali di copertura del tetto in compensato: 1,300 ((W) × 1,000 ((D) × 120 ((H) mm per l'installazione dei campioni di prova
• Tavola di prova di incombustibilità installata al momento della prova di temperatura del pannello da un'estremità all'altra
• Tavola di controllo del ventilatore in acciaio inossidabile con angolo di prova regolabile: 1,440 ((L) × 940 ((H) mm
• supporto per telaio principale in acciaio resistente alla corrosione: 1,020 ((L) × 1,000 ((D) × 1,473 ((H) mm
• Assetto di piastre non combustibili che simulano soffitti e cornici: 330 ((W) × 2,130 ((D) × 584 ((H) mm
• Flusso d'aria: 19 ± 8 km/h (5,5 m/sec) con monitoraggio dell'anemometro
• Tubi di ventilazione separati per l'estrazione dell'aria esterna
• Filtro a nido di miele e ventola di guida dell'entrata del gas nel condotto d'aria
• Canali di ventilazione con pannello di regolazione della pendenza per il controllo della direzione del flusso d'aria
• Piastre di guida in acciaio inossidabile per garantire un flusso d'aria stabile
• Materiali per i condotti in acciaio inossidabile: 2,130 ((W) × 762 ((H) × 3,000 ((L) mm
• Ventilatore trifase 220V, 50Hz con sistema inverso e portata minima di 300m3/min
• Invertitore a velocità variabile all'infinito (regolabile al 0-100%)
• Bruciatori a gas per fuoco intermittente, diffusione della fiamma e fuoco volante: lunghezza 1,12 m con fessura 12,7 mm × 0,91 m
• Valvola di controllo del gas ad alta precisione per una capacità di 22.000 Btu/min (387 kWh)
• Termocoppia del bruciatore superiore a 58,7 mm di prova a 888 ± 28°C
• Sistema di accensione automatica con elettrodo di accensione da 1,8 kVp
• Sistema di controllo della temperatura con manometri di alta precisione
• Materiali di supporto per maglie metalliche con pallet rotabili

• Sistema di controllo informatico con software LabView e schermo LCD da 10,2"
• Sistema di acquisizione dati con schede di acquisizione dati NI
• I componenti del sistema includono: modulo di ingresso di termopari a 16 bit, modulo di ingresso di conversione A/D a 16 bit, modulo di ingresso/uscita dati, modulo di uscita di conversione A/D a 12 bit, modulo di backplane a 4 e 8 slot, moduli LabView,e modulo di rete Ethernet
• Sistemi di prova di marca con bruciatori a gas che mantengono una temperatura di 880 ± 10 °C

• Qualsiasi parte dei materiali di copertura del tetto soffiata dal ponte di prova in fiamme o in particelle luminose
• Apertura del ponte del tetto attraverso lo scivolamento, la spaccatura o la curvatura di materiali
• Classificazione di sicurezza antincendio:
  • Classe A: Distanza di diffusione della fiamma 1,82 m
  • Classe B: Distanza di diffusione della fiamma 2,4 m
  • Classe C: Distanza di diffusione della fiamma 3,9 m

• Qualsiasi parte o componente soffiata dal ponte di prova in fiamme o in caduta
• Scomparsa di particelle luminose nei componenti della struttura del tetto
• Combustione continua di componenti o pannelli
