IEC 60332 Macchine di prova della fiamma dei cavi a gruppi

La macchina per prove di propagazione verticale della fiamma per cavi in fasci è progettata in conformità agli standard UL1685, GB18380.3 per i requisiti di prova di combustione di fili e cavi. L'apparecchiatura soddisfa gli standard IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (A ~ Classe D) e viene utilizzata per testare l'installazione verticale di cavi in fasci o cavi ottici per sopprimere la propagazione verticale della fiamma in condizioni specificate.

Questa è un'apparecchiatura essenziale per le prove di combustione di fasci di cavi di alimentazione, cavi di controllo e cavi in fibra ottica. Quando il bruciatore è regolato a 20 gradi, il tester può raggiungere gli standard di prova IEEE 383 (IEEE 1202). L'unità può essere dotata di una porta di configurazione dello strumento di rilascio del calore e, se utilizzata con un analizzatore di gas, può misurare i valori di potenza termica come HRR (tasso di rilascio del calore) e SPR (tasso di generazione di fumo).

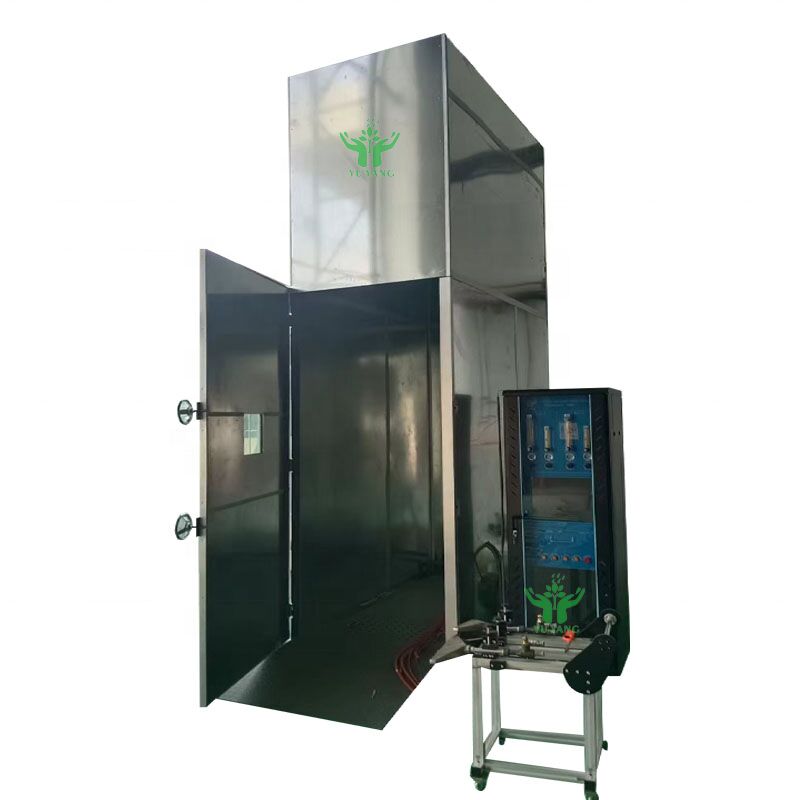

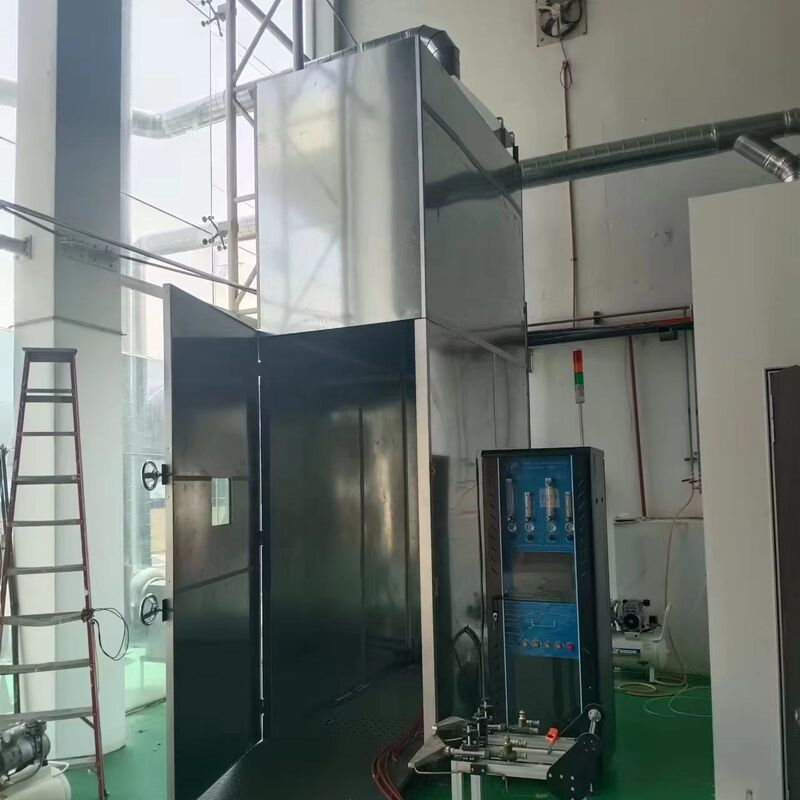

• Dimensioni della scatola di prova in acciaio inossidabile: 1.000±100 (L) x 2.000±100 (P) x 4.000±100 (A) mm
• La superficie interna della cassa è più alta del livello del suolo, con il lato posteriore rivestito di materiale isolante

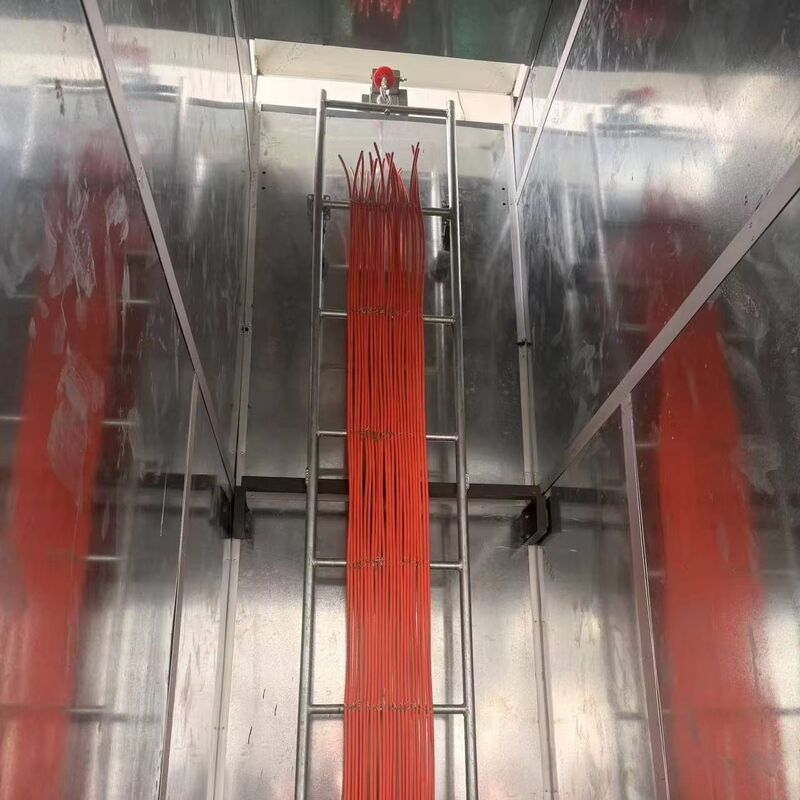

• Dotato di scala in acciaio inossidabile in conformità ai requisiti GB/T18380.31
• Include 2 supporti per campioni di ricambio
• Le scale sono realizzate in acciaio inossidabile, resistenti alla corrosione e facili da pulire
• Ingresso aria del mobile inferiore: 800±20 (L) × 400±10 (P) mm, posizionato a 150+10 mm dalla parte anteriore della scatola

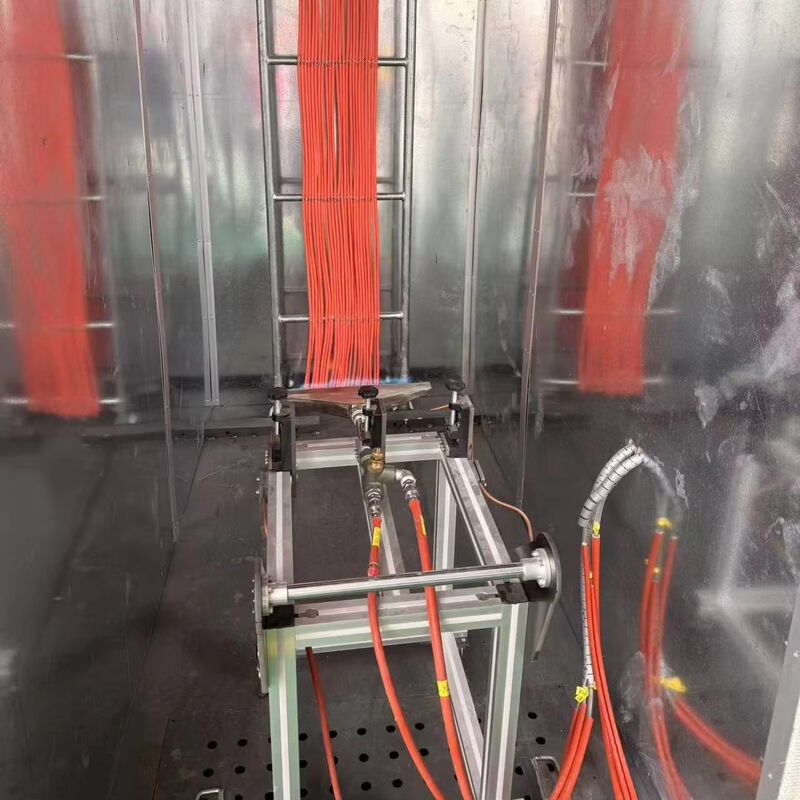

• Termocoppia di tipo K da 2 mm di diametro montata all'interno della scatola di prova
• Il flusso d'aria all'interno del forno di combustione può essere controllato stabilmente a (5000 ± 500) L/min
