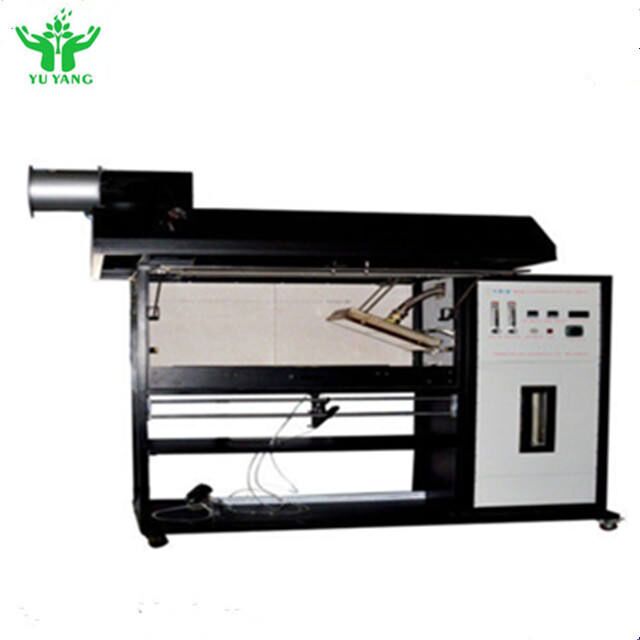

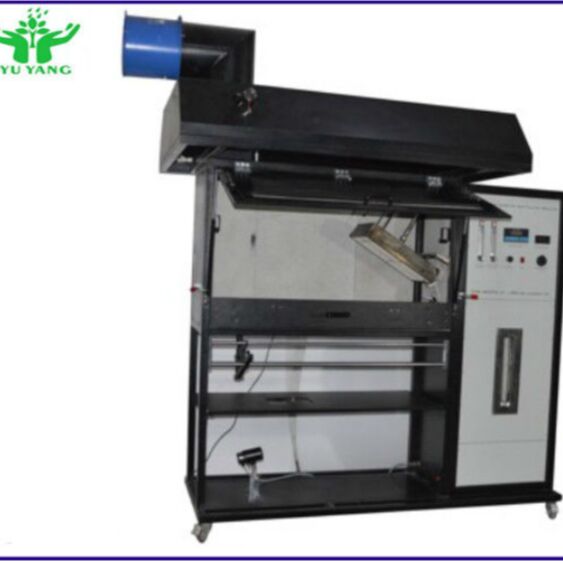

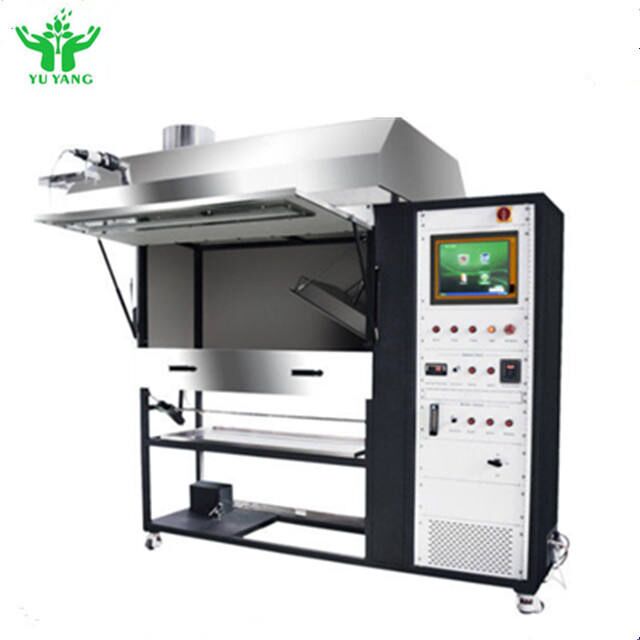

Apparato per prove di reazione al fuoco su pavimenti ISO 9239-1 ASTM E 846, macchina per test

La prova ISO 9239 Radiant Flooring Panel è la pietra angolare delle prove di reazione al fuoco dei materiali di pavimento nel sistema Euroclass.L'apparecchio misura la diffusione della fiamma del campione sotto esposizione termica utilizzando una fonte di accensione radianteL'esposizione termica simula un incendio che cresce nella stanza di origine e che si irradia attraverso un'apertura di porta sul pavimento di una stanza o di un corridoio adiacente.

Questo apparecchio di prova per il pannello radiante dei pavimenti può essere utilizzato anche per le prove secondo le norme ASTM E648 e DIN 4102; parte 14.

• GB/T 11785 "Misura delle prestazioni di combustione dei pavimenti - fonte di calore radiante"
• ISO 9239-1:2002 "Performance di combustione dei pavimenti Parte 1 - le prestazioni di combustione sono determinate con la fonte di calore radiante"
• ASTM E648: Metodo di prova standard per il flusso radiante critico dei sistemi di rivestimento dei pavimenti che utilizzano un calore radiante
• ASTM E970: Metodo di prova standard per il flusso radiante critico dell'isolamento esposto del pavimento di soffitta utilizzando una fonte di energia termica radiante
• NFPA 253: Metodo di prova standard per il flusso radiante critico dei sistemi di rivestimento dei pavimenti che utilizzano una fonte di energia radiante

• Camera di prova isolata con pannello di isolamento in silicato di calcio e finestra di osservazione resistente alla temperatura
• Assetto di supporto del campione in acciaio inossidabile montato su piattaforma scorrevole per il carico sicuro e semplice del campione

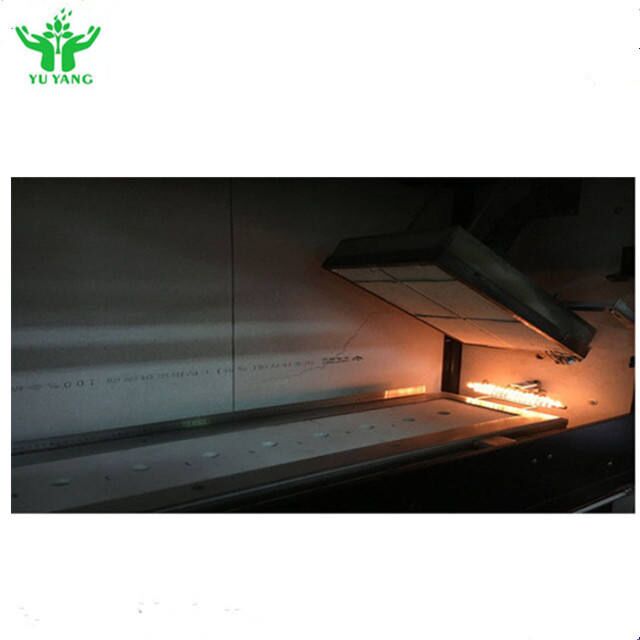

• pannello radiante a gas inclinato a 30o, diretto a un campione di sistema di rivestimento del pavimento montato orizzontalmente
• Distribuzione del flusso di energia radiante da un massimo nominale di 10,9 kW/m2 a un minimo di 1,1 kW/m2
• Esemplare di taratura fittizio con supporto, misuratore di flusso termico tarato e montaggio
• Distanza bruciata fino all'estinzione della fiamma convertita in flusso radiante critico equivalente in kW/m2
• Misuratore di flusso di calore: gamma 0-50 kW/m2; emissività superficiale: ε=0,95±0.05
• Sistema di misurazione del fumo conforme alla norma DIN 50055 montato su un telaio separato presso la staffa di scarico
• Scala di controllo per un'osservazione conveniente durante l'installazione e la taratura dell'apparecchiatura
• Accensione automatica del pannello radiante con taglio di sicurezza
• Caldaia a accensione automatica mobile di tipo T
• Cappuccio in acciaio inossidabile con porte di misurazione del fumo
