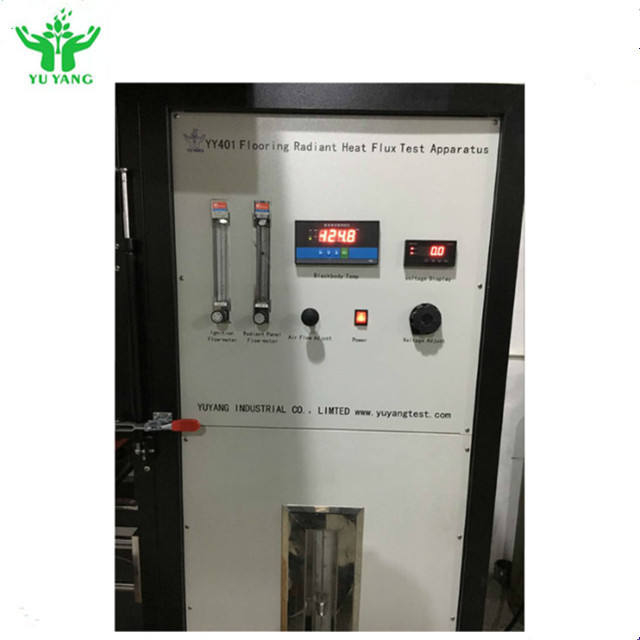

Apparato per la prova del flusso di calore radiante per pavimenti ASTM E648

Questo metodo di prova misura il flusso radiante critico di sistemi di rivestimento del pavimento montati orizzontalmente esposti a una fonte di accensione in fiamme in un ambiente di calore radiante graduale all'interno di una camera di prova.Può anche misurare il flusso radiante critico per l'isolamento di cellulosa del pavimento di soffitta esposto.

Adatto a tutti i tipi di materiali per pavimenti, compresi tappeti tessili, legno morbido, legno, pavimenti di gomma e plastica e materiali per spruzzo di pavimenti.L'apparecchio valuta le prestazioni di combustione dei sistemi di pavimentazione, compresi i substrati, materiali di supporto o eventuali modifiche che possano incidere sui risultati delle prove.

• GB/T 11785: Misurazione delle prestazioni di combustione dei pavimenti - sorgente di calore radiante
• ISO 9239-1:2002: prestazione di combustione dei pavimenti Parte 1 - prestazione di combustione determinata con una risorsa di calore radiante
• ASTM E648: Metodo di prova standard per il flusso radiante critico dei sistemi di rivestimento dei pavimenti che utilizzano un calore radiante

• Fonte di alimentazione: 220V AC, 50HZ
• Potenza totale: 2 kW
• Accuratezza del timer: < 1s/h
• Intervallo di misura del flusso di calore: (0-15) Kw/m2
• Accuratezza del flussometro di calore: ± 0,2 kW/m2 (< ± 3%)
• Intervallo di temperatura della radiazione termica: 400-600°C, precisione ±0,5°C
• Errore di temperatura del corpo nero: ±5°C
• Velocità di scarico: (2,5 ± 0,2) m/s
• Capacità di scarico: (39-85) m3/min

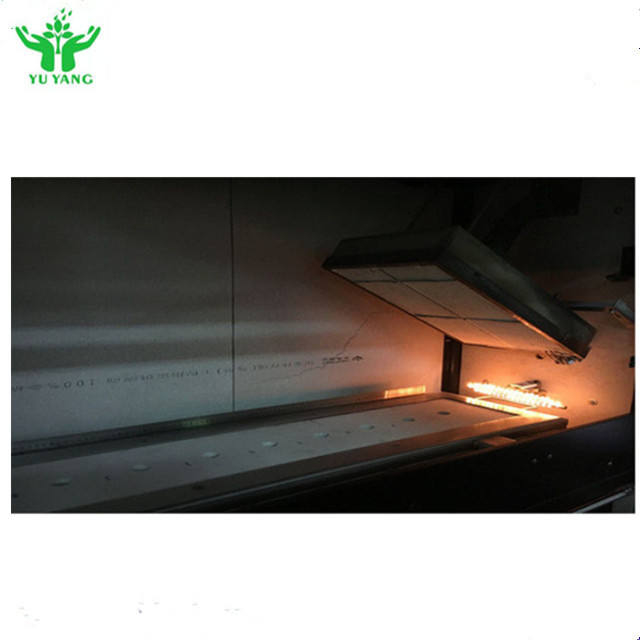

• pannello radiante refrattaria porosa: 300 mm × 450 mm, capace di raggiungere ~ 900 °C
• Termocoppia: Termocoppia avvolta in acciaio inossidabile di diametro K di 3,2 mm
• Requisiti di distribuzione del flusso di calore:
  • 200 mm: (9,1 ± 0,4) KW/m2
  • 400 mm: (5,0 ± 0,4) KW/m2
  • 600 mm: (2,4 ± 0,2) KW/m2
• Gas di combustione: propano (fornito dal cliente)
• Flusso di gas di combustione: (0,026 ± 0,002) L/S
• Bruciatore a combustione: diametro esterno 10 mm, diametro interno 6 mm, con 35 fori di 0,7 mm
• Altezza della fiamma: 60-120 mm regolabile
• Sistema di accensione: accensione elettronica ad alta tensione
• Sistema di scarico: un potente ventilatore di scarico si attiva automaticamente dopo la prova

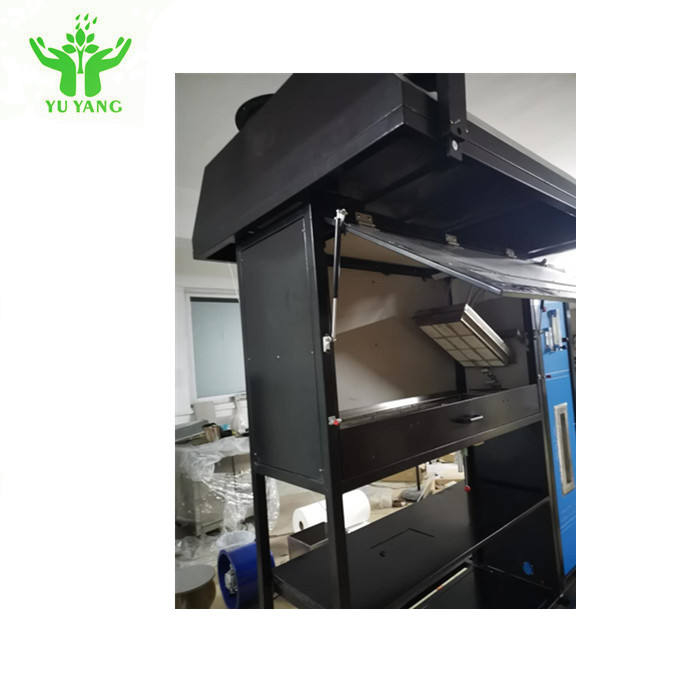

• Comprende la camera di combustione e la casella di controllo
• Dimensioni della camera di combustione: 1420 × 1200 × 2300 mm
• Dimensioni complessive: 2530 × 1270 × 2700 mm (compreso l'armadio elettrico)
• Materiali: acciaio inossidabile 304 di alta qualità (spessore 1,2 mm), lavorato CNC
• Blowtorch: acciaio inossidabile 304, pienamente conforme alle norme GB/T11785
• Altri componenti: acciaio inossidabile 304 o materiale A3 con spessore di rivestimento per la resistenza alla corrosione

• Sistema controllato da computer con sistema operativo Windows XP
• Compresi computer e stampanti
• Software di misura della trasmissione luminosa con capacità di uscita curva
• Caratteristiche di sicurezza: protezione contro il sovraccarico di potenza, protezione contro il cortocircuito, protezione contro il sovraccarico del circuito di comando
