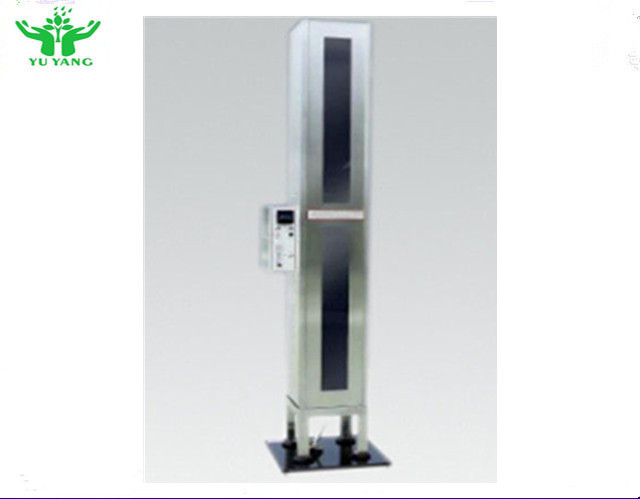

Apparecchiatura di collaudo di infiammabilità di propagazione di NFPA 800-1000BTU/Ft3

I metodi di NFPA 701-2004 2 tessuti e film fiammeggiano il tester della propagazione

Applicazione:
È usato per valutare la propagazione della fiamma oltre l'area ha esposto la fonte d'ignizione. È applicabile
ai rivestimenti ed ai tessuti vinile-rivestiti di blackout del tessuto compreso i tessuti a più strati, film e ciechi di plastica,
con o senza il rinforzo o la protezione, con la densità superficiale maggior di 700g/m2.

Norma:
Metodi 2 di NFPA 701-2004

Specificazione:
1. Laboratorio: conformemente a 12,2 di NFPA 701-2004
1,1 specifiche della fornace: lunghezza, larghezza (305 ± 5) millimetro, altezza (2130 ± 10) millimetro;
1,2 struttura: fatto di densamente 1.5mm 304 # acciaio inossidabile. Davanti ad una finestra di osservazione trasparente;
1,3 campione superiore Rod:

1.3.1 dal fondo del ± 1190 del bordo del corpo della fornace 10mm, entrambi i lati dovrebbero essere messi a 4mm
allineamento orizzontale del foro;
1.3.2 consistono dei coni retinici d'acciaio con un diametro (1,5 ± 0,1) del millimetro o (3,0 ± 0,1) del millimetro e di una lunghezza di (330
± 10) millimetro, quale l'estremità è incisa un punto tagliente;
1,4 barretta inferiore del campione: consistendo dei coni retinici d'acciaio con un diametro (1,5 ± 0,1) del millimetro e (255 ± 10)
millimetro di lunghezza, quale l'estremità sarà incisa un punto tagliente;
1,5 linea guida verticale:
1.5.1 un paio dei cavi di guida verticali fatti dei fili di acciaio molli è situato al centro del corpo della fornace
(100 ± 5) millimetro da entrambi i lati destri e sinistri (la distanza delle paia dei cavi è (200 ± 5) millimetro);
1.5.2 la distanza fra le linee di ogni paio è (25 ± 2) millimetri (dalla parte anteriore da appoggiare nella scatola)
1.5.3 il cavo di guida verticale sarà montato su una barretta del diametro (6 ± 0,05) millimetro
1,6 la parte superiore della sala di collaudo sarà installata con il deflettore del panno della fibra di vetro con le dimensioni di
(di × del ± 10) millimetro 1000 (125 ± 5) millimetro; il panno della fibra di vetro sarà fatto con il filato cucirino di vetro a ciascuno
estremità (40 di × del ± 3) millimetri (3 ± 0,2) millimetro (330 ± 5) millimetro e passaggio attraverso il foro (4 ± 0,5) millimetro in
mezzo della cima della camera; (4 ± 0,5) il ± del × 25 di millimetro 1) millimetro, ogni estremità è rotondo;
Bruciatore 2:
2,1 installato nel sedile fisso, in un'inclinazione di 20 angoli;
2,2 calore del bruciatore: 800BTU/pi3 ~ 1000BTU/pi3
2,3 ugello dal fondo della prova: 100mm
2,4 flussometro: per il flussometro del rotore, la gamma massima dovrebbe essere di 150 L/ora o di 300 L/ora
2,5 valvola a spillo: regoli l'altezza della fiamma
2,6 manometro: 0 ~ 1Mpa, l'accuratezza di 0,5
2,7 scala di misura della fiamma: altezza della fiamma del bruciatore di misura e dimensione del campione con un'accuratezza di 1 millimetro
Sezione di controllo 3:
3,1 candela: accensione automatica ad alta tensione
3,2 temporizzatori:
sincronizzazione di combustione 3.2.1: 0-99.99s ha messo arbitrariamente, la risoluzione di 0.01s, accuratezza di 0.1s
3.2.2 continuati tempo di combustione: 0-99.99s ha messo arbitrariamente, la risoluzione di 0.01s, accuratezza di 0.1s
3,3: controllo automatico: quale accensione, sincronizzazione di combustione, continuata tempo di combustione

Parametri principali:
