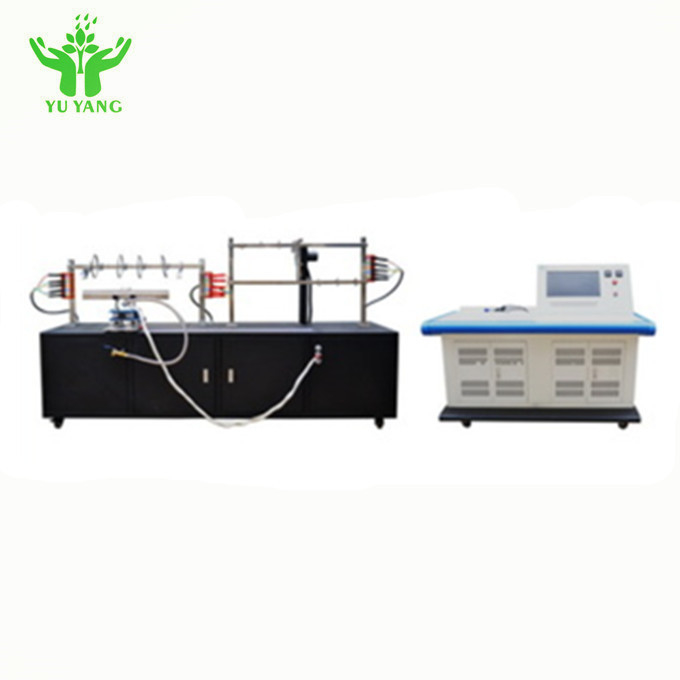

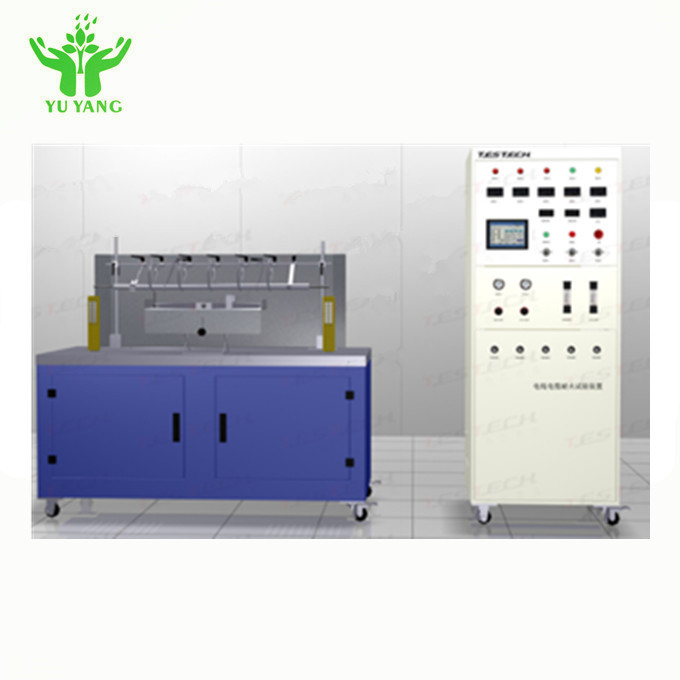

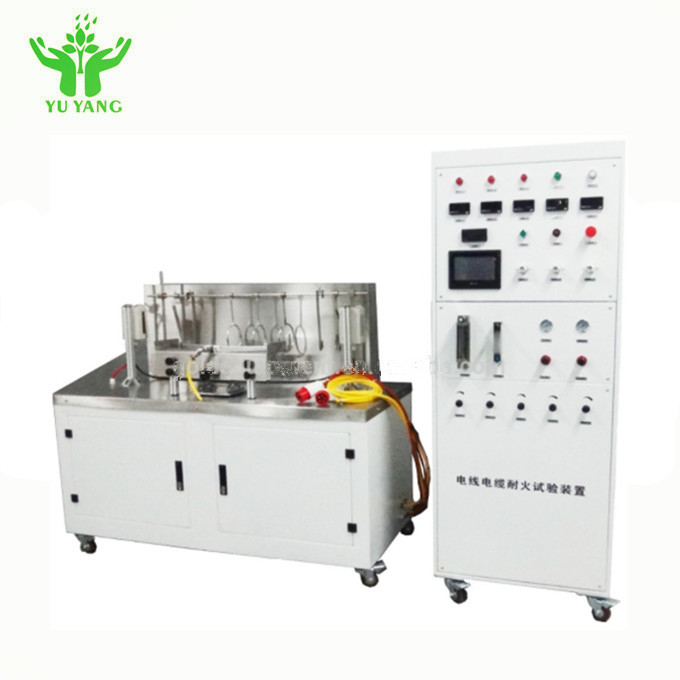

Attrezzatura di prova di urto di resistenza al fuoco del cavo e della fune di IEC 60331

Descrizioni:

Il tester di impatto di resistenza al fuoco della fune e del cavo è usato per individuare la resistenza al fuoco dei collegamenti del cavo o della griglia di potere, bruciante in meno di 830 gradi, la fiamma ed esercita determinata vibrazione di impatto, circuito della prova di integrità del cavo.

Norme:

Prova di IEC 60331 del cavo e della fune - integrità del circuito negli stati della fiamma

Strumento della parte 12 di IEC 60331 - almeno sotto 830

Procedure dell'accensione di impatto della parte 31 di IEC 60331 e requisiti - tensioni nominali fino al cavo di chilovolt 0.6/1.0

Caratteristiche principali:

1. La fonte di calore per il tipo ugello della cinghia del bruciatore a propano, la sua lunghezza nominale è 500mm, fornito del miscelatore Venturi;
2. 3 file dei fori di combustione hanno vacillato la disposizione, la parte frontale della larghezza media del bruciatore: 15mm, diametro del foro: 1.32mm, distanza concentrare del foro: 3.2mm;
3. La struttura della scala della prova del cavo dell'installazione è riparata sulla base d'acciaio di sostegno;
4. nel corso delle prove secondo i requisiti della prova componente verticale differente di adeguamento di dimensione del cavo da entrambi i lati della scala (lunghezza della prova della scala: 1200mm, altezza: 600mm, peso: 18 + 1kg);
5. Il generatore di impatto è un tondino d'acciaio a basso tenore di carbonio con un diametro di 25 + di 1mm e di una lunghezza di 600 + di 5mm;
6. il generatore di scossa parallelamente al perno della struttura della scala del campione per la rotazione libera del centro e la cima della struttura della scala hanno lasciato 200 + 5mm;
7. La barretta del perno sarà messa a strati in due parti, la parte più lunga del telaio della scala di impatto, la lunghezza di 400 + di 5mm;
8. La distanza del fondo di combustione del bruciatore anteriore non di meno di 200mm e la distanza dalla parete della scatola non è meno di 300mm;
9. asse del bruciatore dal più inferiore dei campioni del cavo di 40~60mm, dall'asse longitudinale dell'asse verticale circa il cavo 100~120mm della torcia.
