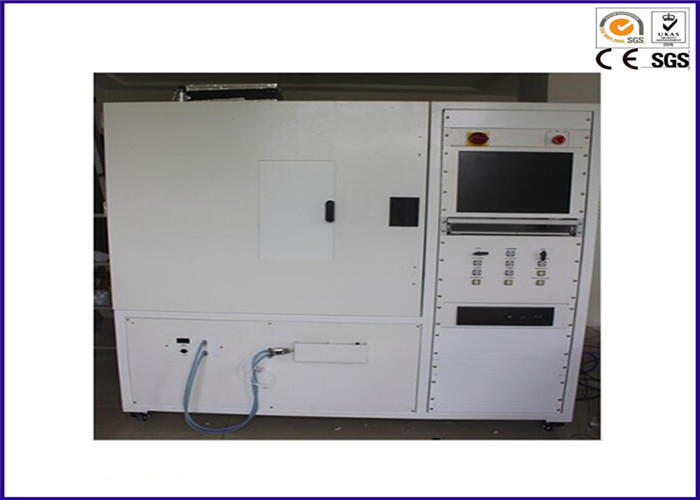

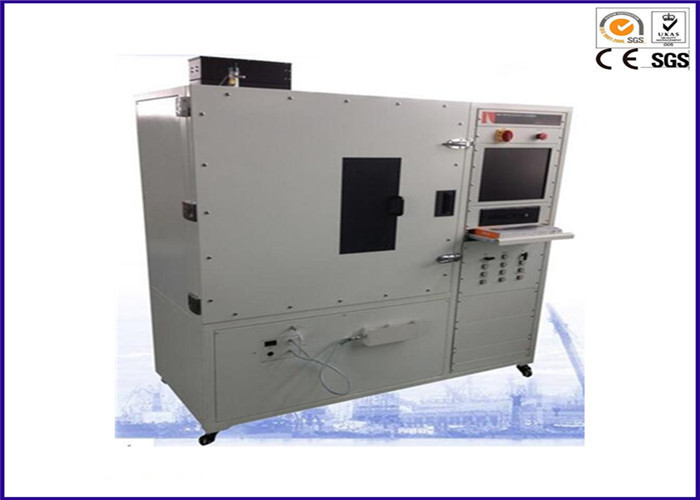

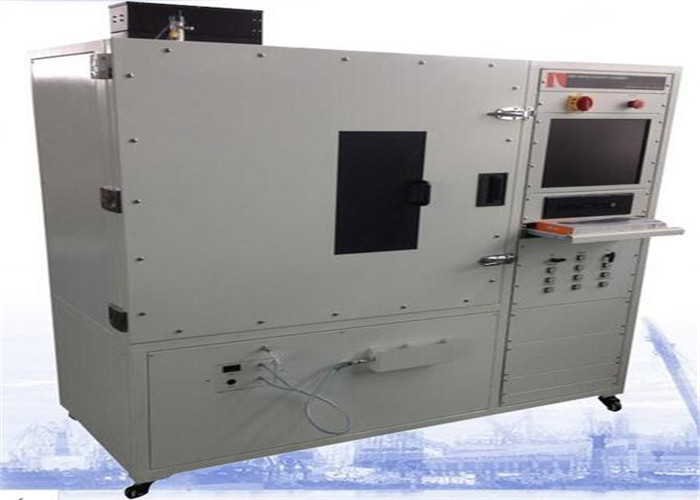

Camera di prova della fiamma del cavo UL1581 e della fune, apparecchiatura di collaudo di infiammabilità UL1581

Descrizioni dell'apparecchiatura di collaudo di infiammabilità:

La camera di prova della fiamma del cavo UL1581 e della fune è utilizzata per verificare la prestazione ignifuga dello strato dell'isolamento nei termini anormali quali surriscaldamento e sovracorrente. Questa setta sarà fabbricata rigorosamente secondo UL1581 la setta 1080.1~1080.14. , che completamente rispetta la norma della prova della fiamma VW-1 ed è applicabile a FT-1 ed il pi2 dell'attrezzatura di UL1581.The ha il bello aspetto, operazione semplice e veloce interna ragionevole della struttura, prova accurata. È ampiamente usato dai produttori della fune e del cavo, dagli istituti universitari, dalle università e dai servizi d'ispezione dei prodotti.

L'attrezzatura è composta di parte della prova e di parte di controllo ed adotta la progettazione integrata, che è conveniente per l'installazione e l'incarico del campo. Il sistema di controllo altamente è automatizzato ed ha la funzione dell'accensione automatica. Visualizzazione in tempo reale della temperatura e del tempo, osservazione conveniente ed uso stabile ed affidabile della registrazione.

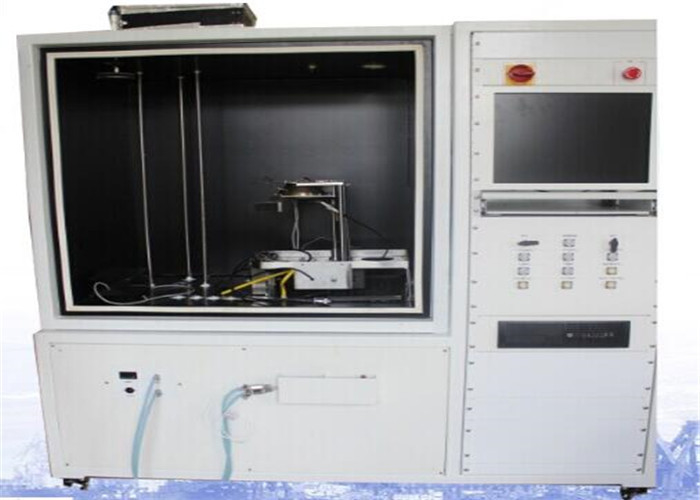

La parte posteriore del corpo della camera è fornita di forte impianto di scarico dell'aria di scarico. Dopo che la prova è completata, è aperta allo stesso tempo con l'impianto di alimentazione dell'aria per scaricare il gas di scarico all'esterno a tempo. La parte anteriore del corpo della camera è fornita della finestra sigillata del vetro temperato e della finestra dell'operazione, che è conveniente per l'osservazione del processo della prova e dell'operazione dello sperimentatore.

Parametri tecnici principali dell'apparecchiatura di collaudo di infiammabilità:

1. La macchina è composta di divisorio di controllo e della camera di combustione.

2. Camera di prova: il volume è maggior dell'area 4m.The sopra la fiamma della prova è maggior di 2.0m; La camera consiste di un interno della struttura e di uno spessore di mano esterno del piatto d'acciaio della pittura ad alta temperatura elettrostatica di 1.5mm, macchina utensile di CNC che elabora e che modella, il trattamento esterno dello spruzzo, pittura interna. Ci sono due strati di pittura, uno per pittura antiruggine, due per produzione di pittura opaca nera, con corrosione antiruggine ed altre caratteristiche.

3. La parte posteriore della camera è fornita di una ventilazione e di un impianto di scarico del fumo e lo scarico forzato è usato. Il gas di scarico può essere scaricato ad all'aperto dopo che la prova è completata.

4. Attrezzatura di funzionamento: C'è una finestra di funzionamento sotto la finestra di osservazione, con una lunghezza dei guanti lunghi resistenti alla corrosione del braccio di circa 600mm, l'operazione della guarnizione del quadrato poi.

5. Materiale di illuminazione: Adotti una lampada del anti-fumo ed antinebbia LED

6. Tempo di spruzzatura: può essere messo

7. Tempo di consumo: può essere messo

numero 8.The della fiamma: regolazione

9. Il dispositivo ha le funzioni dell'accensione automatica, della sincronizzazione automatica e di conteggio, con l'accuratezza alta della prova

10. Manometro di U: 1M

11. Manometro: 0-160kPa

12. Alimentazione elettrica: AC220V, 50HZ

13. Potere totale: 200W

14. Dimensione esterna di attrezzatura: L1800mm*W1200mm*H2000mm (a parte le dimensioni dell'apertura e delle macchine per colata continua di scappamento)

Istruzioni di prova dell'apparecchiatura di collaudo di infiammabilità:

preparazione 1.Sample per la prova di combustione FT1:

Un campione, circa 455mm lungamente, è prelevato dal cavo e la fune finita o il cavo flessibile.

2. Metodo di operazione di prova di combustione FT1:

2.1. Prepari i campioni e trattili secondo le disposizioni pertinenti «nella preparazione del campione» di cui sopra.

2,2 aperto la porta della camera di prova, preme entrambe l'estremità del campione nei dispositivi superiori e più bassi rispettivamente e ripararli. Muova l'indicatore di inizio di diffusione dell'indicatore e della fiamma di limite di diffusione della fiamma verso la posizione appropriata. Gas di Access, aria di accesso.

2,3 potere sopra ed accendere l'interruttore di accensione. Giri «su luce» sul touch screen e girare sull'accensione. Premi «l'UGELLO del fuoco di movimento» sul touch screen. Inclini l'ugello 70° e dispongalo (così indicato sotto). Poi installare un ugello della fiamma (lungo: 40mm). Muova giustamente l'assemblea di ugello e confrontila per dotare per determinare la posizione della prova dell'ugello. (Nota: Una volta che la posizione della torcia per saldature è determinata, non deve essere regolato)

2,4 dopo che l'ugello è regolato, rimuova l'ugello della fiamma e premi «l'UGELLO del fuoco di movimento» sul touch screen. Disponga il perpendicolare dell'ugello a 90°.
