Tester delle proprietà di conducibilità termica dell'equilibrio di ASTM C518 dal misuratore di portata di calore

Tester delle proprietà di conducibilità termica dell'equilibrio di ASTM C518 dal misuratore di portata di calore

Descrizione:

Il modo popolare che facendo uso del misuratore di portata del calore verificare la conducibilità termica e la resistività, insieme al computer può raggiungere la generazione automatica di reports e di ispezione.

Questo metodo di collaudo facile, rapidamente e buona ripetibilità, che è adatta a calore che trasferisce la R & S dei materiali del metallo. Può anche usato per la prova di plastica, di gomma, di ceramico, di di vetro, grafite e l'altro materiale adiatermico.

Norma:

Isolamento termico di iso 8301 -- Determinazione di resistenza termica dell'equilibrio e delle proprietà relative -- Apparecchiatura del misuratore di portata di calore

Isolamento termico di GB/T 10295 -- Determinazione di resistenza termica dell'equilibrio e delle proprietà relative -- Apparecchiatura del misuratore di portata di calore

Metodo di prova standard di ASTM C518 per le proprietà termiche della trasmissione dell'equilibrio per mezzo dell'apparecchiatura del misuratore di portata di calore

Prestazione del termale dell'en 12667 dei materiali da costruzione e dei prodotti - determinazione di resistenza termica per mezzo di metodi custodetti del misuratore di portata di calore e della piastra riscaldante - prodotti di alta e resistenza termica media;

Specificazione:

1. L'area di conducibilità di calore: campione lamellare 0.01-10W/mk, accuratezza di meno di 3%.

2. Misura di resistenza termica: 0.1~8 m2K/W

3. Dimensioni del campione: 100*100mm, spessore 5 ~20mm.

4. Superficie di freddo: 10℃~ 50℃, displayer digitale per individuare la temperatura, 0,1 accuratezze livellate. DPI 0.01℃.

5. Controllo temporaneo di superficie di calore: a temperatura ambiente. - 99.99℃, usano il displayer digitale ad alta temperatura per individuare la temperatura, 0,1 accuratezze livellate. ℃ di DPI 0,01. Il tipo piano radiatore, controllabile bidirezionale.

6. Raffreddamento del bagno d'acqua di uso della superficie di freddo.

7. Utilizzi il computer per provare automaticamente.

8. Utilizzi il misuratore di portata del calore di WPY, la caratteristica 23.26w/m2*mV di flusso di calore.

9. Utilizzi la copertura del vento di Plexiglass, di modo che l'intero corso della prova può essere osservato direttamente.

10. Area di trasferimento di calore della piastra riscaldante fredda e: 150×150 (millimetro)

11. Distanza regolabile di lacuna della piastra riscaldante fredda e: 0-160 (millimetro).

Metodo di prova:

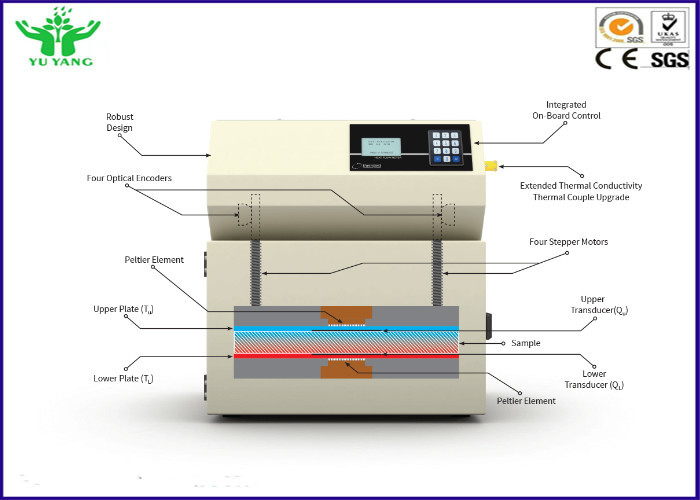

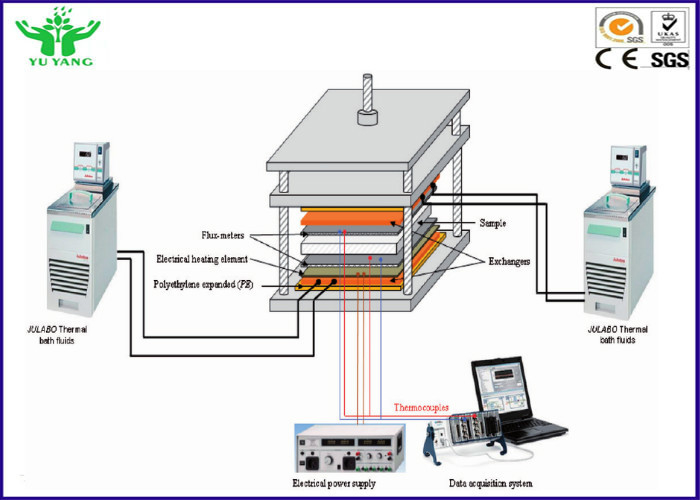

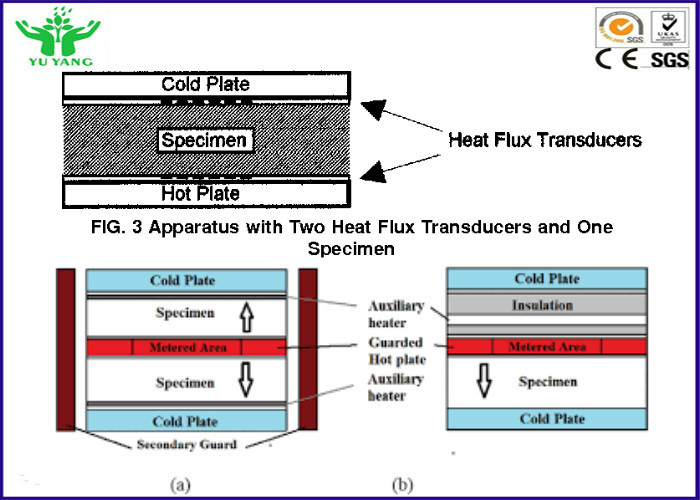

Questa prova utilizza un'apparecchiatura del misuratore di portata del calore (HFM). Il misuratore di portata del calore consiste di un piatto freddo e di una piastra riscaldante che incorporano i trasduttori di cambiamento continuo di calore per flusso di calore di misurazione. Il materiale da misurare è disposto fra i due piatti che sono controllati alle temperature differenti per creare un flusso di calore da caldo al piatto freddo, che è misurato dai trasduttori. Il dispositivo è calibrato contro i materiali della conducibilità termica conosciuta e può essere usato per misurare i materiali piani in una vasta gamma di in spessore e di conducibilità. Le prove sono eseguite comunemente con una temperatura media fra 35ºF e 110ºF, con essere più comune 75ºF. Una differenza di temperatura di 40ºF – 50ºF è comunemente usato.

Risultato finale:

La conducibilità termica (K-valore) e la resistenza termica (R-valore) sono risolute. Questi valori possono essere usati per determinare le perdite di energia attraverso un materiale. Questa prova può essere usata per soddisfare i regolamenti del R-valore per i materiali di isolamento, quale la regola del R-valore» della Commissione commerciale federale degli Stati Uniti «(10 CFR 460).

Note speciali:

Questo metodo può essere usato spesso come alternativa a ASTM C177, che determina le stesse proprietà facendo uso di un dispositivo differente conosciuto come un'apparecchiatura custodetta della piastra riscaldante (GHP).
