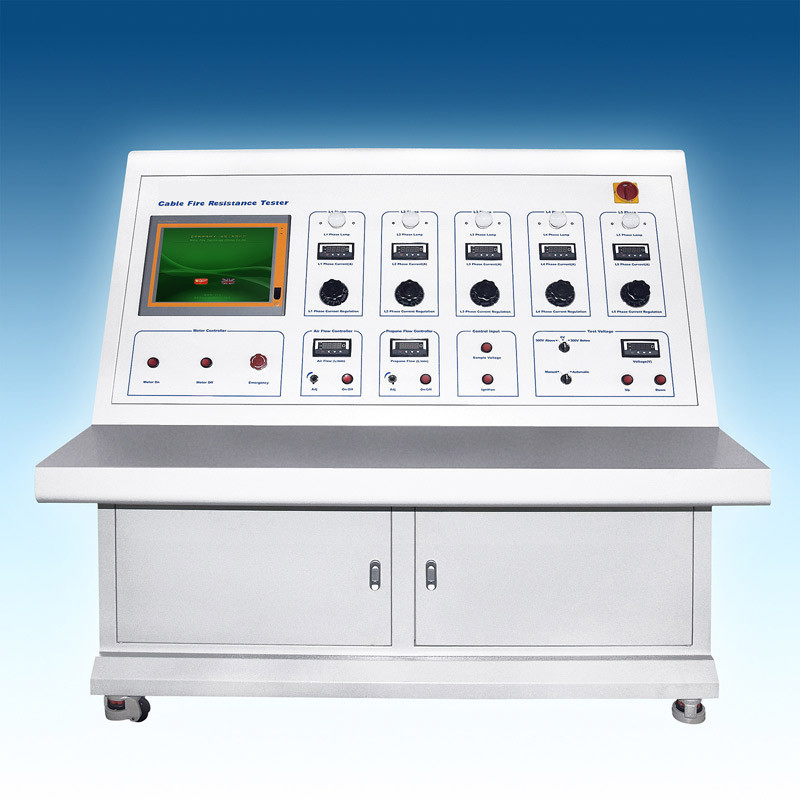

Prova di resistenza al fuoco del cavo dell'apparecchiatura di collaudo del cavo IEC60331 per gli stati di integrità del circuito sotto tiro

Prova di resistenza al fuoco del cavo per l'integrità del circuito in condizioni di fuoco

Introduzione

Caratteristiche

• Fonte di calore: bruciatore di gas propano a nastro AGF

• Strutturato con 3 file di fori trasversali, larghezza media anteriore del bruciatore: 15 mm, diametro del foro: 1,32 mm, distanza tra il centro: 3,2 mm.

• Una fila di fori lucidati nel foro pilota per la conservazione della fiamma su entrambe le facce della piastra del bruciatore.

• Due termocoppie sono installate orizzontalmente separate di 45 mm a sinistra e a destra della linea centrale del bruciatore per controllare la temperatura.

• Controller di flusso di massa per regolare il flusso di gas e aria, con una precisione non inferiore all'1,5%.

• Il software può mostrare la temperatura di taratura del bruciatore, il flusso di propano e aria, ecc.

• La corrente è fornita da un trasformatore a stella trifase con capacità sufficiente a mantenere la tensione di prova richiesta quando l'integrità del circuito non può essere mantenuta.

• Indicatore di connessione del conduttore (indicatore LED) per formare una corrente.

• Il valore della tensione è impostato automaticamente da un software e regolato da un controller a pannello.

• Visualizzazione digitale dei dati di corrente e tensione, con una precisione di corrente pari a 0,001A.

• Protezione della corrente con fusibile 2A.

• I dati di misurazione in tempo reale di tutte le correnti e tensioni sono raccolti da un computer e vengono generate le curve di corrente e tensione.

• Quando l'integrità del circuito non può essere mantenuta, la corrispondente lampada indicatrice si spegne, il computer determina automaticamente lo stato e registra l'ora,e lancia l'allarme sonoro e luminoso.

Requisiti di installazione di: Prova di resistenza al fuoco per l'integrità del circuito in condizioni di fuoco
