STRUMENTO CO., SRL DI DONGGUAN YUYANG
Produttore di buona qualità della Cina dell'apparecchiatura di collaudo
Luogo di origine: | La Cina |
Marca: | YUYANG |
Certificazione: | GB/T5169.10-2006, IEC60695-2-10:2000, UL746A |
Numero di modello: | YYW-012 |
Imballaggi particolari: | Forte caso di legno |
---|---|
Tempi di consegna: | 10-15 giorni del lavoro |
Capacità di alimentazione: | 100sets/month |
Applicazione:: | Wire and Cable | Regolatore:: | Regolatore di touch screen |
---|---|---|---|
Temperatura:: | 500-1000°c ±2°c regolabile | Tempo bruciante:: | 30s±0.1s |
Fireouttime:: | 0-999.9 ± 0,1 S DI S | Rivestendo di ferro nella profondità:: | ± di 7mm 0,5 millimetri |
Cavo di incandescenza:: | Diametro 4mm±0.04mmni/Cr (80/20), standard | Velocità della prova:: | 14mm/s |
Coppie termoelettriche:: | 0,5 mm | ||
Evidenziare: | apparecchiatura di collaudo del cavo,apparecchiatura di collaudo della scintilla |

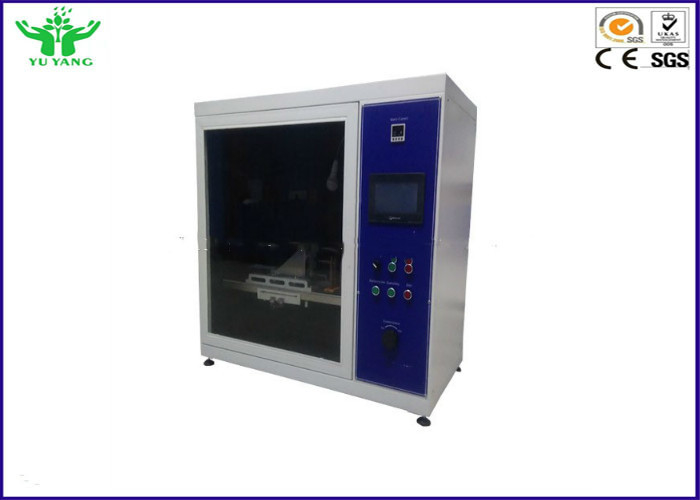

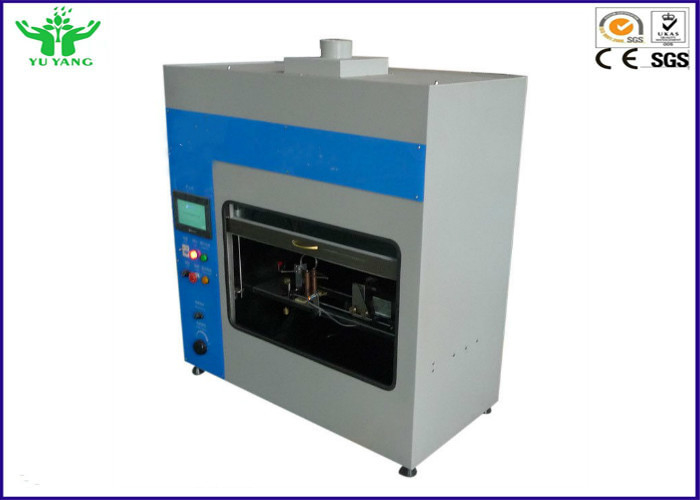

apparecchiatura di collaudo del cavo e della fune di incandescenza del laboratorio 30s±0.1s 500-1000°c ±2°c regolabile
Descrizione di prodotto:
Le macchine di prova del cavo di incandescenza sono utilizzate per la prova bruciante dei materiali isolanti sul posto per le parti di materiale elettrico che non sono parti in tensione fisse ma che fornisca l'isolamento contro scossa elettrica e per l'isolamento delle parti supplemento-basse di tensione della sicurezza fissa. I prodotti d'imitazione dovuto i guasti all'interno della temperatura elevata, quale sovraccarico, mettono in cortocircuito e l'altra eccessiva temperatura causata dal rischio d'incendio.
La macchina della prova del filo incandescente è basata su IEC335, IEC60695-2-10: 2000 ~ IEC60695-2-13: 2000 «cavo di incandescenza/linee dirette, i metodi di prova di base, le attrezzature di prova del filo incandescente ed i metodi di prova generali» e l'UL 746A, IEC829 DIN695, VDE0471, GB5169 ed altre norme richiedono l'uso del progetto di test di simulazione di programma sorgente dell'accensione della non fiamma.
La macchina della prova del filo incandescente specificherà il materiale (φ4 Ni80/Cr20) e la forma del cavo del riscaldamento con un grande riscaldamento corrente alla temperatura della prova (500 ºC ~ ºC 1000) 1min, la prova bruciante verticale richiesta 30s di pressione (1.0N), accensione e combustione del solido ed altri materiali combustibili solidi, temperatura di accensione (GWIT), infiammabilità ed indice di infiammabilità del materiale isolante ed altri materiali combustibili solidi e il ignitability del materiale isolante e di altri materiali combustibili solidi. (GWFI).
Parametri tecnici:
1, cavo caldo: di anello standard speciale del Ni/Cr del ± 0.04mm di φ4mm 80/20) (, condizione orizzontale
2, termocoppia: φ0.5mm K tipo, termocoppia corazzata ad alta temperatura isolata importata, insiemi corazzati del ºC 1100 di calore (migliore del ºC standard 1050)
3, temperatura di riscaldamento elettrica del cavo di incandescenza: 500 ºC ~ ºC 1000 regolabile
4, fluttuazioni di temperatura: <3>
5, verificano la pressione di prova: 1.0N ± 0.1N (regolabile)
6, la profondità di penetrazione massima: ± 0.5mm di 7mm (regolabile)
7, la velocità commovente del prodotto della prova: 10mm/s ~ 25mm/s
8, il tempo della prova: 30s ± 0.1s (può essere prestabilito)
9, accensione che pavimenta spessore del bordo: il pino bianco di 10mm ha coperto densamente il legno 12g/m2 ~ 30g/m2
carta di seta standard,
± 5mm di 200mm dal cavo d'ardore
10, volume di area campione: ≤ 20Lx di illuminazione del fondo del nero del fondo del ≥ 0.5M3;
11, foro di sfiato: φ100mm
12, alimentazione elettrica: 1kVA 220V 50-60Hz
Modelli il nessun | TH-5601 | |
Regolatore | Regolatore di touch screen | |
Cavo di incandescenza | diametro 4mm±0.04mmNi/Cr (80/20), standard | |
Gamma di temperature | continus di 500-1000°C ±2°C regolabile | |
Termocoppia | il tipo K (Ni/Cr - Ni/Al) del diametro 0.5mm, guaina corazzata può resistere alla temperatura -40~ 1100°C | |
Tempo bruciante | 30s±0.1s (temporizzatore digitale di OMRON H5CN-XAN-Z, 0-9999s, presettable) | |
Tempo luminoso-fuori | 0-999.9 ± 0,1 s, registrazione automatica, intervallo manuale di s | |
Fireouttime | 0-999.9 ± 0,1 s, registrazione automatica, intervallo manuale di s | |
Rivestendo di ferro nella profondità | ± di 7mm 0,5 millimetri | |
Pressione del campione | 1N ± 0,2 N | |
Verifichi la velocità | 18±3mm/s | |
Verifichi il fondo | annerisca il fondo | |
Verifichi il processo | controllo automatico, convulsioni indipendenti | |
Camera | ≥0.5m | |
Dimensione | W1000mm×D650mm×H1300mm | |
Controllo | Facendo uso di singolo controllo del microcomputer + del touch screen del chip | |
Consulti la norma | GB/T5169.10-2006, IEC60695-2-10: 2000, UL746A | |
Alimentazione elettrica | CA 220V, 50/60Hz |
Norma:
GB/T5169.10-2006, IEC60695-11-5: 2000, UL746A
