Fornace orizzontale elettronica della prova di resistenza al fuoco della larga scala del tester di infiammabilità

Tester orizzontale di infiammabilità/fornace orizzontale della prova di resistenza al fuoco della larga scala

Applicazione:

Valuti la resistenza al fuoco di un'assemblea orizzontale della costruzione

Norme:

LE BS 476 (20-24), EN 1363 (1-2), EN 1364 DELLE BS DELLE BS (2), EN DELLE BS 1365 (2-4), EN DELLE BS 1366 (1-3), ASTM E 119, ASTM E 814, ASTM E 1966, UL 263, UL 1709, UL 1479, UL 2079, UL10 (B-C), ISO 834 (1, 5-7, 9), ISO 6944 (1-2), ISO 3008

Descrizione:

La resistenza al fuoco di una parte di formazione materiale di un'assemblea è uno strumento inestimabile nella valutazione della prestazione degli elementi della costruzione ha contato su nei regolamenti.

Specifiche:

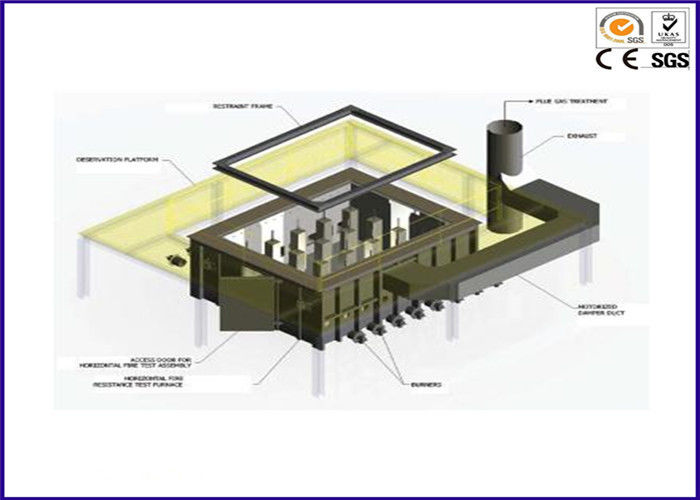

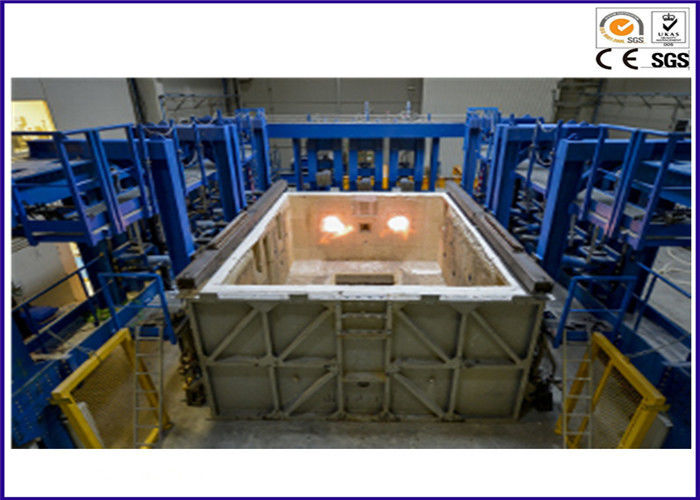

La fornace orizzontale della prova della resistenza al fuoco è l'apparato stato necessario per valutare la resistenza al fuoco di un'assemblea, di una colonna, o di un supporto orizzontale della costruzione e fornisce un metodo di misura dell'abilità di un materiale, in un orientamento orizzontale, all'esposizione di withstand alle temperature elevate. Ciò è fatta valutando una serie di elementi della prestazione quale la capacità portante, la capacità di fornire il contenimento del fuoco e la trasmissione termica dei materiali e dei sistemi.

1. La capacità per effettuare sia il cuscinetto del non carico che portante prova sulle provette e sui fasci orizzontali che sono montati nei telai su misura del fermo.

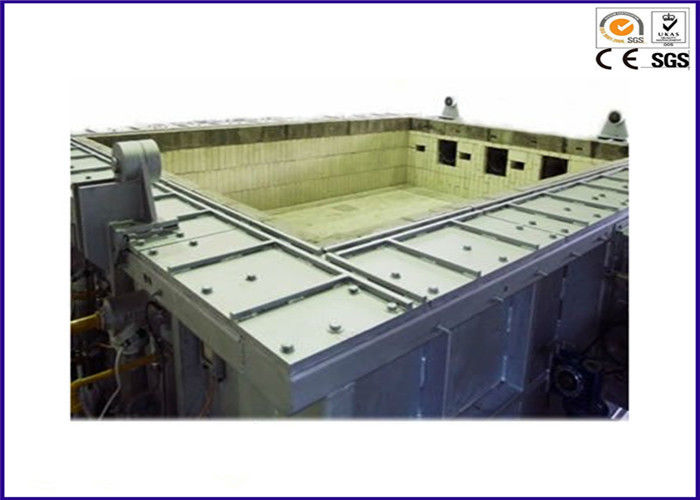

2. Costruzione superiore e sicura – le pareti di fornace che comprendono un rivestimento i mattoni refrattari d'isolamento, i castables refrattari ed il cartone di fibra minerale sul fronte freddo e sui mattoni d'isolamento refrattari ancorati di nuovo alla parete con temperatura elevata hanno fuso i blocchi in situ, sul fronte caldo.

3. Un tetto smontabile allineato con i mattoni profilati ed ancorato con i refrattari ha fuso in situ.

4. Un'intelaiatura della fornace fatta dei piatti dell'acciaio dolce di rinforzo con i C-canali, i segnali e le sezioni d'acciaio dell'acciaio per ricambiare distorsione strutturale dovuta riscaldare.

5. Una struttura del fermo dell'esemplare assicurata da un minimo di 4 insiemi dei morsetti.

6. 4 porte d'esame fatte del vetro di quarzo termoresistente per permettere all'operatore di osservare la provetta completa durante la prova di fuoco.

7. Un portello scorrevole fatto di allumina leggera è incluso all'interno di una struttura isolata e raffreddata ad aria. Ciò proteggerà fuori dal calore della fornace quando le porte di visualizzazione non sono in uso.

8. 20 insiemi dei bruciatori ad iniezione refrattari (2 gruppi di 10). Ogni bruciatore è destinato per usare il gas di petrolio liquefatto ed ha un'unità di controllo della fiamma per assicurarsi che tutte le unità di combustione azionino sempre sopra un modo di sicurezza intrinseca. Tutti i sistemi di sicurezza necessari della fiamma, i sistemi pilota intermittenti ed i sensori di temperatura sono incorporati.

9. Un pannello di controllo di combustione della fornace è destinato per azionare sopra sia i modi di controllo completamente automatici che manuali. L'accensione automatica dei bruciatori è con l'uso di un commutatore di pulsante. Ciò inforna sui bruciatori basati su una curva di riscaldamento di preregolamento, come quello descritto in BS 476 parti 20-24, en 1363 e la curva dell'idrocarburo di IMO. Il controllo manuale del bruciatore permette ai diversi bruciatori di essere bruciato a volontà.

10. Dimensioni di area campione: 3000mm (w) x 4000mm (H) x 1000mm (D)
