Tester bruciante di marca dell'UL 790 durevoli dell'apparecchiatura di collaudo del fuoco per la diffusione della pila solare

UL1730 propagazione della fiamma della pila solare dell'apparecchiatura di collaudo del fuoco dell'UL 790 & il tester bruciante di marca

Descrizione:

Questa attrezzatura virtualmente simula un fuoco esterno per valutare la resistenza del tetto ed altri elementi fisici di fuoco, per qualificarsi per la fiamma hanno sparso gli esperimenti (classe di A~C), nel caso di A 1.82m, della B 2.4m e della C 3.9m. È un'attrezzatura a spostamento del materiale di prova e l'esposizione e la caduta della struttura di tetto.

Norme:

UL 1730: Monitor ed accessori del rilevatore di fumo per le diverse unità viventi delle residenze e delle stanze multifamiliari motel/dell'hotel: Annunciatori azionati elettricamente per tipo residenziale rilevatori di fumo.

UL 790: Metodi di prova standard per le prove di fuoco delle coperture del tetto

IEC 61730-2 Annex.A: Prove di fuoco, Diffusione-de-fiamma e prove di Combustione-marca

ASTM E 108-04: Metodi di prova standard per le prove di fuoco delle coperture del tetto

Annesso di IEC 61730-2 di KS C. A: Prova di resistenza al fuoco, Diffusione-de-fiamma e prova di Combustione-marca.

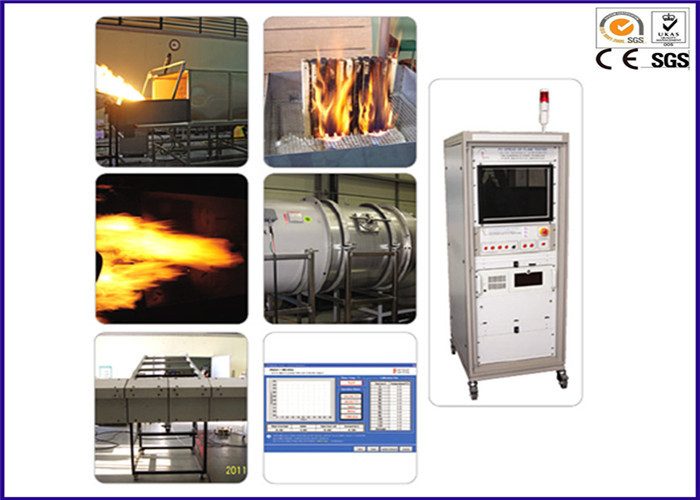

Specificazione:

Una sala di collaudo installare l'attrezzatura

- Il materiale dovrebbe consistere del materiale a prova di fuoco minimo con i pannelli a sandwich compreso l'uretano a prova di fuoco. (Suggerisce un pannello a sandwich che consiste della lana di vetro)

- Misure: 7.000 (W) × 4.000 (D) × 4.000 (H) o maggior.

Provi la piattaforma

Eaves e cornicione

Prese d'aria

Bordo Non combustibile

Sistema di accensione automatica

segno del temporizzatore 7-Segment

Sistema di misura di velocità

Unità di controllo di DAQ

Operazione del PC • Adeguato per rimozione di umidità in gas appiattito dell'azoto o dell'aria.

Tensione di potere: 220 V-60 hertz

Caratteristiche:

La sbobba del tavolato può essere facile da controllare dalla bombola.

Il bordo della resistenza al fuoco ha attaccato la gronda della piattaforma della prova.

Facendo uso della valvola di regolazione automatica per la regolazione della condizione termica da classe.

- Classe A, B: 760 ±28°C (1400 ±50°F) - 21.000 ~ 22.000 BTU/MIN (369 ~ 387 KWH)

- Classe C: 704 ±28°C (1300 ±50°F) - 18.000 ~ 19.000 BTU/MIN (316 ~ 334 KWH)

Ciascuno si intossica fornito al bruciatore continua il modo differente di controllo e di misura.

- LNG: Facendo uso di MFM, misura di flusso di accuratezza (il controllo di flusso è controllato dalla valvola di regolazione automatica)

- GPL: Facendo uso del MFC, misura e controllo di flusso di accuratezza.

Le elasticità del sistema dell'invertitore mantengono la velocità dell'aria: 19±8 km/ora (5.5m/sec) sulla piattaforma della prova.

Il modo dell'accensione automatica si adatta per la prova e dà fuoco nello stesso tempo.

Il piatto di guida è attaccato nella presa d'aria a causa della protezione della turbolenza di flusso che è fornita alla piattaforma della prova.

Il pannello di adeguamento di sbobba per la regolazione della direzione del flusso d'aria è installato nella presa d'aria.

Il singolo bruciatore è installato per la prova di combustione-marca.

La termocoppia è installata su 58.7mm dalla cima del bruciatore di combustione-marca, le misure per la temperatura come 888±28°C.

Facendo uso del sistema di DAQ sia programmato per avere il controllo automatico e misura.

Risultato dei test:

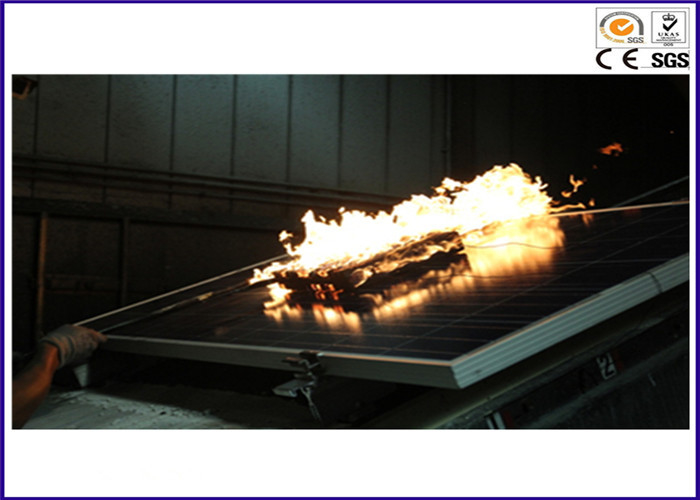

1) Criteri di prestazione generali della propagazione della fiamma.

Qualsiasi parte del materiale di copertura del tetto (modulo o pannello) è soffiata o cad dalla piattaforma della prova sotto forma di casi fiammeggianti o d'ardori

Il tetto è esposto rompendosi, facendo scorrere, fendendosi o deformando dei casi della copertura del tetto.

Il caso della classe A di protezione antincendio: Una gamma di fiamma-diffusione è 1.82M, il caso della classe B di protezione antincendio: Una gamma di fiamma-diffusione è 2.4M,

il caso della classe C di protezione antincendio: Una gamma di fiamma-diffusione è 3.9M, una fiamma-diffusione è misurata dal bordo di attacco dell'esemplare.

Durante la prova, entrambi i lati della fiamma-diffusione si presentano dal percorso diretto dell'esposizione sulla fiamma di prova. la Fiamma-diffusione include la fiamma del lato superiore (contatto di superficie con la fiamma esterna) e fiamma del contrappeso o tutto il metà di della fiamma del percorso.

2) Criteri di prestazione generali della marca bruciante.

Qualsiasi parte del modulo o del pannello è scaricata o cad dalla piattaforma della prova sotto forma di caso fiammeggiante o d'ardore di marche.

Le parti del tetto, o le parti di modulo o di pannello hanno inteso per la totalità dell'installazione con o facendo parte della struttura di tetto della costruzione, peggiori sotto forma di particelle d'ardore.

La fiamma del modulo o del pannello è continua fare.
