Capacità di ispezione migliorata Set di prova elettrico con ingrandimento da 0,7 a 4,5 volte

Descrizione del prodotto:

Capacità di ispezione migliorata con set di prova elettrico di ingrandimento da 0,7-4,5X

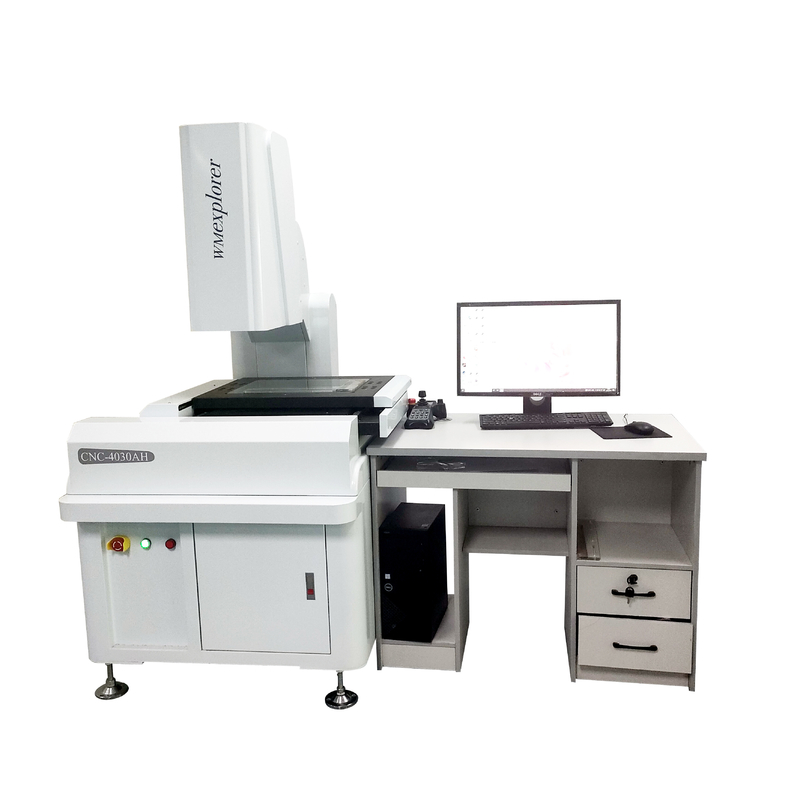

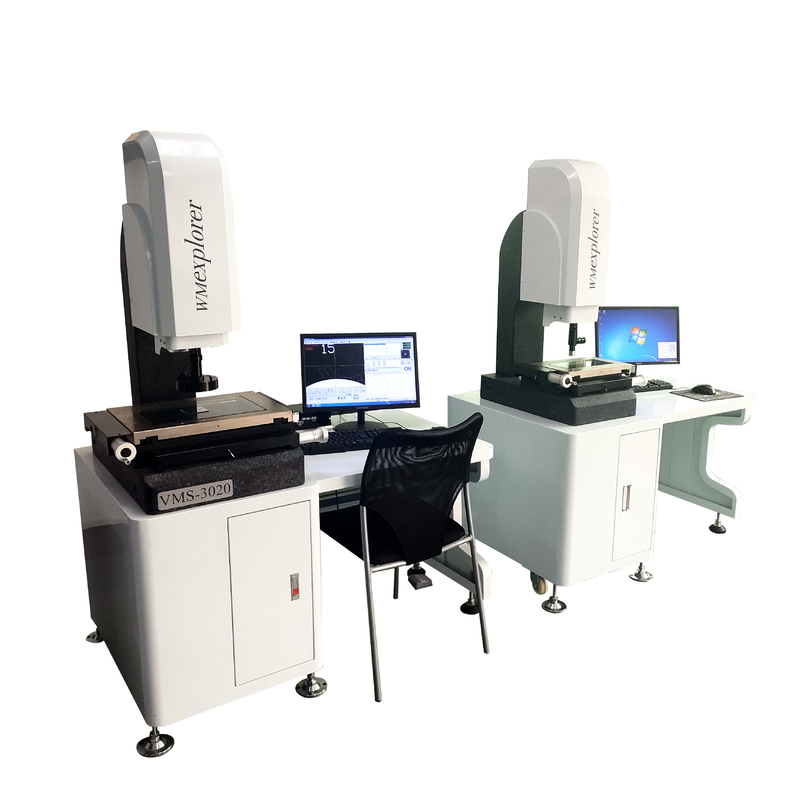

Strumento di misurazione dell'immagine ottica è uno strumento ad alta precisione che integra immagine ottica, meccanica, elettronica e informatica

L'impianto utilizza un sistema di amplificazione ottica per ingrandire l'oggetto misurato, che viene quindi rilevato dalle telecamere CCD e inviato a un computer per l'analisi.L'OIMI ha lo scopo principale di misurare le dimensioni, angoli e posizioni di parti di precisione complesse in base al contorno e alla forma della superficie.

L'OIMI ha molte caratteristiche eccezionali: in primo luogo, è altamente preciso grazie all'uso di tecnologie ottiche ed elettroniche avanzate, che gli consentono di misurare entro la gamma di micron.L'OIMI ha la capacità di rilevare e identificare rapidamente le caratteristiche dell'immagine attraverso un processo automatico e guidato da un computerInoltre, è dotato di un'interfaccia software di bordo di facile utilizzo e di funzioni semiautomatiche per semplificare le misurazioni manuali.L'OIMI ha una vasta gamma di applicazioni nell'elettronica, macchine, stampi e industrie automobilistiche, svolgono un ruolo importante nel controllo della qualità e nell'ottimizzazione dei processi.

In generale, l'OIMI consente ai produttori di aumentare la qualità del prodotto e l'efficienza della produzione.Molte aziende dell'industria manifatturiera moderna sono in grado di migliorare drasticamente la loro produzione.

Caratteristiche:

Gli strumenti di misurazione dell'immagine ottica offrono molti vantaggi, ad esempio nel rilevamento di parti complesse.questi strumenti sono in grado di rilevare contemporaneamente più parti.

Inoltre, gli strumenti di misurazione dell'immagine ottica sono in grado di effettuare misurazioni senza contatto, contribuendo a proteggere l'oggetto ed evitare eventuali errori causati dal contatto.

Questo metodo vanta anche un elevato grado di automazione. Utilizzando l'elaborazione computerizzata per l'identificazione delle caratteristiche e la misurazione automatizzata, la precisione e la velocità di misurazione sono notevolmente migliorate.

Tutto questo si può godere con la tranquillità che deriva da un design compatto, facile da mantenere e riparare.queste macchine efficienti possono lavorare in modo stabile per lunghi periodi di tempo.

Parametri tecnici:

Il percorso dell'asse X è di 200 mm e il percorso dell'asse Y è di 100 mm. L'asse Z percorre 200 mm (per la messa a fuoco). La precisione di misurazione è di 3+L/200 um. La risoluzione dell'asse X e dell'asse Y sono entrambi di 0,001 mm.La dimensione dello schermo è Ø 312L'intervallo di rotazione dello schermo è da 0° a 360°, con una risoluzione di 1 ́ o 0,01°. L'ingrandimento dell'obiettivo ha quattro opzioni: 10X, 20X, 50X e 100X.La vista dell'oggetto in mm è Ø30, Ø15, Ø6 e Ø3. La distanza di lavoro in mm è di 77.744 anni.3, 38,4 e 25.3L'altezza massima del pezzo è di 90 mm per tutte e quattro le opzioni.Il sistema di elaborazione dei dati è il DP-100 sistema di elaborazione dei dati multifunzione che appare in inglese e può raccogliere dati e misurare il punto, linea, cerchio, angolo e distanza. L'illuminazione di trasmissione e riflessione è di 24V/150W-lampada alogeno. La potenza è di 110V/220V ((AC), 50/60HZ, e la potenza totale è di 400W.Il raffreddamento è il raffreddamento forzato con aria freddaLe dimensioni di questo dispositivo sono di 1750*920*1700 mm mentre il peso della macchina è di 170 kg.

Applicazioni:

Il sistema di misurazione video manuale YUYANG YYM-2010 è una soluzione ideale per le applicazioni di misurazione industriale..Il sistema è dotato di luce di superficie e di luce di trasmissione con LED, con luminosità regolabile.È particolarmente adatto per proiettore di profilo e sistema di misurazione video manuale.

Il sistema di misurazione video manuale YUYANG YYM-2010 fornisce una soluzione di misurazione affidabile e accurata per vari settori.L'elevata precisione e risoluzione di questo sistema garantisce l'accuratezza e la ripetibilità dei risultati delle misurazioniÈ inoltre dotato di un design user-friendly con luminosità regolabile e facile funzionamento, che lo rende una scelta ideale per applicazioni di misurazione industriale.il sistema di misurazione video manuale YUYANG YYM-2010 è un ottimo strumento per misurare con precisione ed efficienza.

Supporto e servizi:

Imballaggio e trasporto:

Il kit di prova elettrico è confezionato in modo sicuro per evitare danni durante il trasporto.e altre condizioni ambientaliIl prodotto viene quindi spedito in una scatola o in un cartone sicuro alla sua destinazione.
