Produttore di buona qualità della Cina dell'apparecchiatura di collaudo
Illuminazione: | La luce di superficie e la luce di trasmissione sono utilizzate LED, luminosità regolabile | Modalità di funzionamento: | Controllo di programma |
---|---|---|---|
Accuratezza di misura: | ± 3,5 μm | Risoluzione: | 0.001 (mm) |
Visualizzazione degli oggetti: | 7 ~ 1,1 mm | Distanza di sollevamento dell'asse Z (mm): | 150 mm (Focus automatico) |
fotocamera: | SONY1 / 3 " Camera CCD a colori | Peso ((Kg): | 170 |
Evidenziare: | Macchina CNC per la misurazione delle coordinate ottiche 2D,Macchina CNC di misurazione a coordinate di precisione,Set di prova elettrico con telecamera CCD |

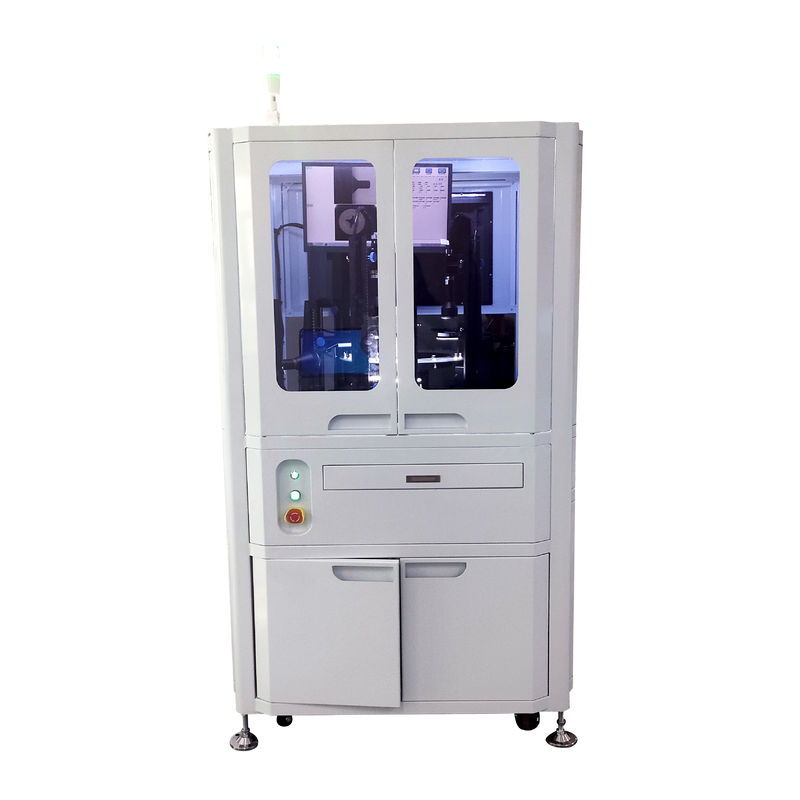

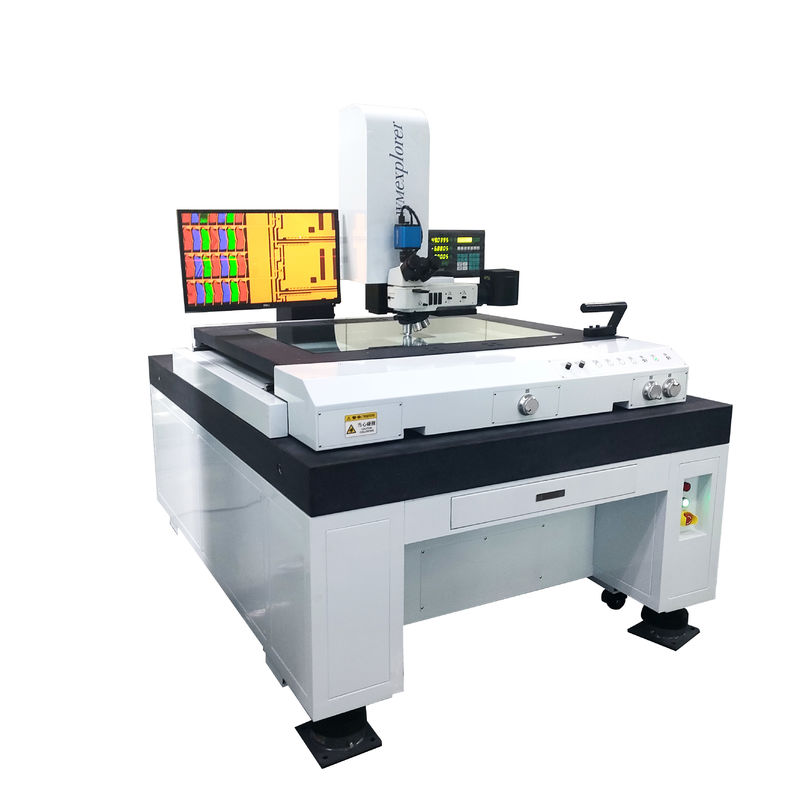

Macchina CNC di misurazione di coordinate ottiche 2D di precisione con fotocamera CCD a colori SONY 1/3"
Lo strumento di misurazione dell'immagine ottica è uno strumento di misurazione ad alta precisione, elevata efficienza e alta affidabilità che combina strumenti ottici, meccanici,tecnologie di elaborazione di immagini elettroniche e informaticheL'oggetto da misurare viene prima ingrandito dal sistema di amplificazione ottica, e poi il sistema di telecamere CCD cattura le caratteristiche dell'immagine e invia i dati al computer per l'analisi.Questo strumento è utilizzato principalmente per l'ispezione e il controllo della qualità di varie parti di precisione complesse, come la determinazione del contorno e delle forme delle superfici, delle dimensioni, degli angoli e della posizione.
Le caratteristiche dello strumento di misurazione dell'immagine ottica includono: alta precisione, grazie all'uso di tecnologie ottiche e elettroniche avanzate in grado di misurare gli oggetti con precisione a livello di micron;rilevamento rapido attraverso l'identificazione automatica e l'elaborazione delle caratteristiche dell'immagine tramite computer■ facile utilizzo grazie ad un'interfaccia di utilizzo e a funzioni di automazione user-friendly; e infine, viene utilizzato in molti settori industriali quali elettronica, macchinari, stampi,di cilindrata superiore a 1000 cm3Nel complesso, lo strumento di misurazione dell'immagine ottica è uno strumento molto importante nell'industria manifatturiera moderna in quanto migliora efficacemente la qualità del prodotto e aumenta la produttività.
Gli strumenti ottici di misura dell'immagine offrono molti vantaggi, come la capacità di rilevare parti complesse, tra cui curve, superfici, fori, ecc.Esso fornisce anche misurazioni senza contatto per proteggere l'oggetto da misurare ed evitare errori dovuti al contatto• ha un elevato grado di automazione che consente la misurazione automatica e migliora la velocità e la precisione del processo.la sua struttura compatta garantisce la facilità di manutenzione e riparazione e la capacità di lavorare in modo stabile per lunghe ore.
L'asse X ha un percorso di 200 mm, l'asse Y ha un percorso di 100 mm e l'asse Z ha un percorso di 200 mm (per la messa a fuoco) con una precisione di misura di 3+L/200 um.
La risoluzione nell'asse X e nell'asse Y è di 0,001 mm e l'altezza massima del pezzo è di 90 mm.e la risoluzione nell'asse X e nell'asse Y è 1 ́ o 00,01°.
Le opzioni di ingrandimento dell'obiettivo sono 10X, 20X, 50X e 100X con viste di oggetti di Ø30, Ø15, Ø6 e Ø3 e distanze di lavoro di 77.744 anni.3- 38 anni.4Esso dispone di un sistema di elaborazione dei dati multifunzione DP-100, in inglese, che può essere utilizzato per raccogliere dati e misurare il punto, la linea, il cerchio, l'angolo e la distanza.
Inoltre, l'illuminazione di trasmissione e riflessione è di 24V/150W-lampada alogeno, la potenza è 110V/220V ((AC), 50/60HZ, e la potenza totale è di 400W. Ha un sistema di raffreddamento forzato ad aria fredda,con dimensioni di 1750*920*1700 mm e peso di 170 kg.
IlYUYANG YYM-2010Il sistema di misurazione video manuale è una macchina CNC di misurazione delle coordinate ottiche 2D progettata e prodotta a Dongguan.È dotato di un ingrandimento totale di 30~230X e di una precisione di misura di ±3.5 μm. La risoluzione di questa macchina è di 0,001 (mm). La modalità di funzionamento è il controllo del programma e le dimensioni della macchina sono 500*700*1100.È uno strumento perfetto per il sistema di misurazione video manuale e la misurazione delle coordinate ottiche 2D.
Forniamo supporto tecnico e servizio per Set di prova elettrico. Il nostro team di supporto tecnico e servizio è disponibile 24 ore su 24, 7 giorni su 7 per aiutarvi con qualsiasi domanda che potreste avere sul prodotto.Abbiamo un team di professionisti addestrati che possono aiutarvi con l'installazioneOffriamo anche formazione e istruzione sui prodotti per assicurarci che tu sia in grado di utilizzare il prodotto in modo efficiente ed efficace.Il nostro team di supporto tecnico e di assistenza è impegnato a fornire la migliore esperienza di servizio possibile.
Se avete domande relative al nostro kit di prova elettrico, contattateci all'indirizzo [support@example.com] e risponderemo il più rapidamente possibile.
Imballaggio e spedizione del set di prova elettrico
Il kit di prova elettrico deve essere confezionato come segue:
Il kit di prova elettrico dovrebbe essere spedito da un servizio di corriere affidabile e dovrebbe includere informazioni di tracciamento per garantire che arrivi sicuro e in tempo.
