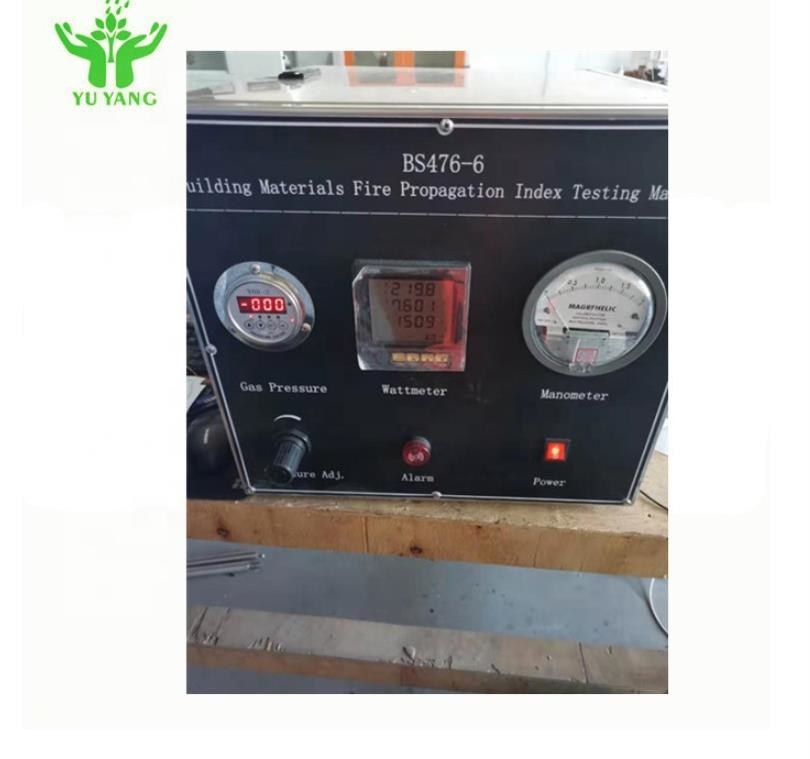

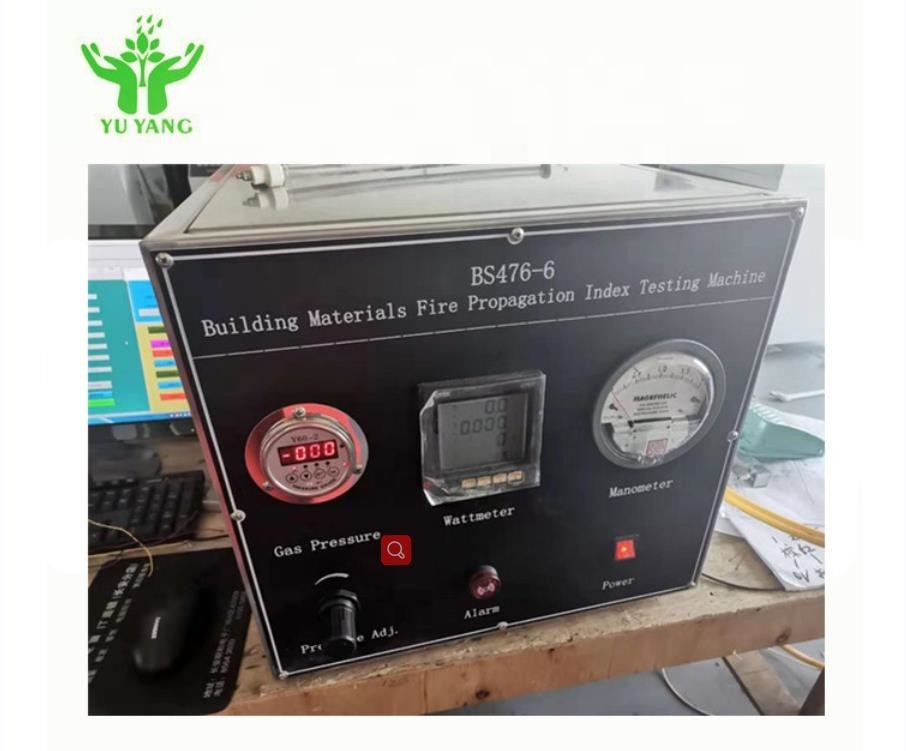

Macchina di prova di infiammabilità di propagazione delle BS 476-6 per i materiali da costruzione e le strutture

Aderisca a BS476-6 «prove di fuoco sui materiali da costruzione e sulle strutture - metodo di prova per la propagazione del fuoco per i prodotti» BS476-6: «Metodi di prova per prova ignifuga dei materiali da costruzione e delle componenti della costruzione - metodi di prova per propagazione di fiamma del prodotto».

Parametri tecnici principali

1. Composizione nello strumento: composto di camera di combustione, di supporto del campione e di parte di controllo elettronico;
2. Camera di combustione: Contiene un bruciatore a gas orizzontale e due elementi riscaldanti elettrici e consiste di un camino e di una carenatura d'acciaio staccabili. Le dimensioni interne della camera di combustione sono di 190 millimetri X 190 millimetri X 90 millimetri. La parete della camera ha un 1 bordo spesso del silicato di calcio di cm. C'è una presa d'aria di 96mm*25mm e una finestra di visualizzazione della mica di 50mm*50mm davanti alla camera di combustione. La base del campione è riparata dietro la camera di combustione. Ci sono lampade di gas e 4 elementi riscaldanti elettrici nella stanza. C'è un camino e un cappuccio mobile alla cima.
3. Supporto del campione: Un supporto a forma di quadrato del campione fatto del bordo del silicato di calcio con una larghezza di 22 millimetri e uno spessore di 12,5 millimetri. La dimensione esterna del bordo è di 265 millimetri * 265 millimetri e la dimensione interna del bordo è 225 millimetri * 225 millimetri. Ciascuno dei quattro angoli ha un foro circolare con un diametro di 8 millimetri. C'è una barretta di acciaio inossidabile che estende orizzontalmente a ciascuno dei quattro angoli della camera di combustione, con un diametro di 8 millimetri. Inserzione nel foro rotondo ai quattro angoli del supporto del campione. Ci sono quattro fori rotondi con un diametro di 4mm alla parte frontale della barretta di acciaio inossidabile. Il supporto del campione, il piatto di calibratura o il campione, la protezione di non combustione, piatto posteriore del silicato di calcio possono essere usati con i perni di metallo e della molla. È riparato dietro la camera di combustione. Dimensione della piastrina di protezione del silicato di calcio: 265 millimetri * 265 millimetri * 20 millimetri, fori rotondi con un diametro di 8 millimetri ai quattro angoli. Un panno dell'amianto è usato come guarnizione fra il supporto del campione e la parete posteriore della camera di combustione.
4. Camino e cappuccio: Il camino è lungamente 190mm ed è fatto del tubo d'acciaio a basso tenore di carbonio con uno spessore di 1mm e di un diametro di 38mm. Il cappuccio d'acciaio staccabile è 152mm alto ed è fatto del tubo d'acciaio a basso tenore di carbonio con uno spessore di 1mm e di un diametro di 76mm.
5. Lampada di gas: La lampada di gas consiste di un tubo d'acciaio orizzontale. Lo spessore della parete è 1.5mm, l'estremità è chiusa ed il diametro è 9mm. Ci sono 14 piccoli fori nella direzione orizzontale della lampada, il diametro del foro è 1.5mm e l'intervallo concentrare è 12.5mm. La parete della lampada è 15mm dal fondo della camera di combustione e 25mm a partire dal campione. L'ugello del passaggio del gas è un cannello per saldare per la saldatura a gas, ciascuna con una valvola di regolazione del gas e una valvola di regolazione dell'aria.

6. Elementi riscaldanti: I quattro elementi riscaldanti sono divisi in due gruppi, che sono riparati orizzontalmente sopra la camera di combustione. Due elementi riscaldanti per gruppo, 6 millimetri a parte, 25 millimetri a parte fra i due gruppi. Ogni elemento riscaldante ha una lunghezza di 300mm, un diametro esterno di 20mm e un potere di 500W. L'elemento riscaldante e la struttura di attrezzatura dovrebbero avere un dispositivo al suolo.
