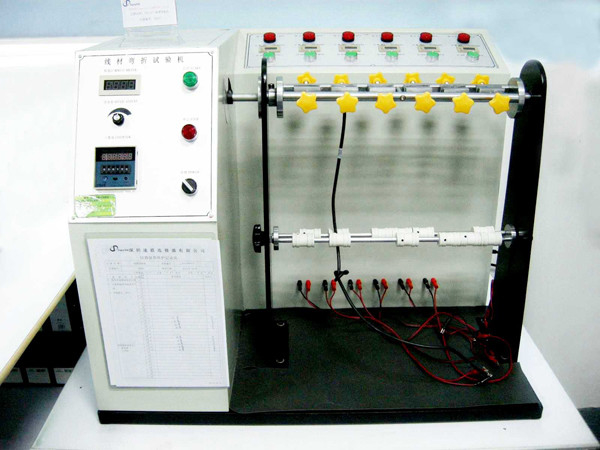

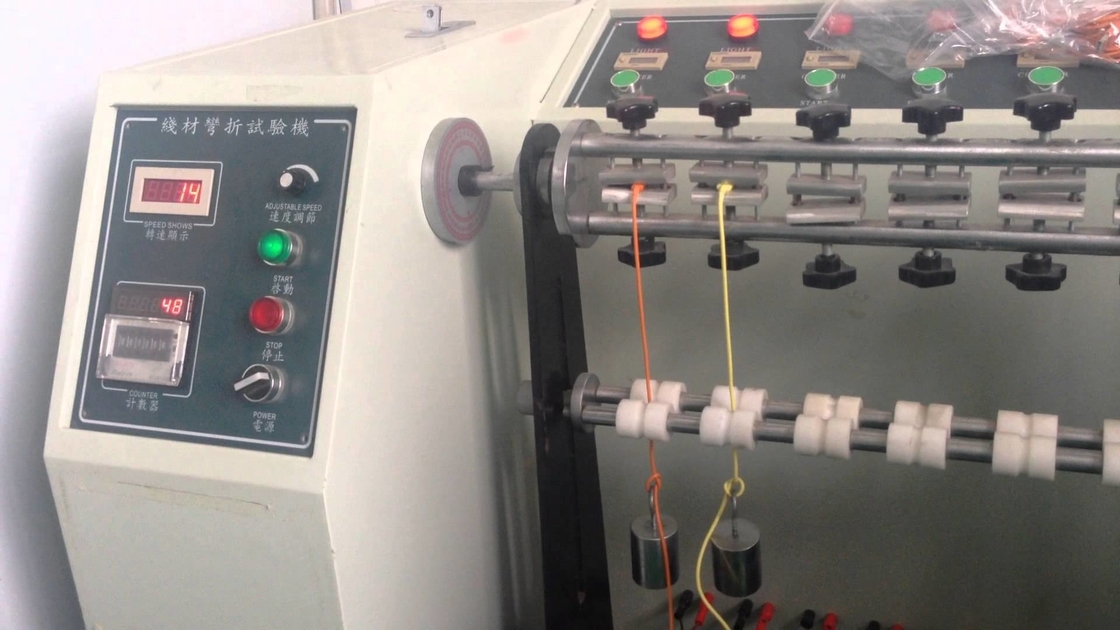

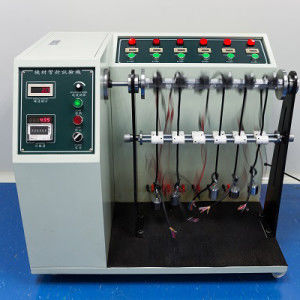

Apparecchiatura di collaudo del cavo di 6 stazioni per la prova di piegatura del cavo del robot Cria 0003,2

Attrezzatura di prova di piegatura del cavo del robot, 6 apparecchiatura di collaudo del cavo della stazione CRIA 0003,2

Applicazione:

L'attrezzatura di prova di piegatura del cavo del robot si conforma a TUV, al VDE ed all'UL. Può essere usata per verificare il piegamento del cavo del robot, del cavo flessibile, del cavo flessibile di piegamento, del cavo a catena di resistenza, della curvatura della catena e di alto cavo flessibile. La macchina è una struttura della sei-stazione, che pricipalmente è usata per la prova di piegatura ripetuta dei materiali del nastro metallico, potrebbe individuare la prestazione del nastro metallico di deformazione e dei difetti di plastica del cuscinetto durante la prova di piegatura ripetuta.

Norma:

CRIA 0003.2-2016" parte 2 speciale del cavo del robot industriale: metodo di prova»

Caratteristiche:

1. Parti principali: singolo microcomputer del chip, esposizione del touch screen/controllo;

2. Regolazione di parametro: parametri di controllo a macchina;

3. Condizioni di prova: provi la velocità, la frequenza della prova, l'angolo della prova, lo stato di controllo, ecc.

4. Monitoraggio della prova: stato corrente di operazione dell'attrezzatura, quali il numero e la velocità reali di piegamento del cavo, ecc.

5. Non supervisionato: il dispositivo può determinare automaticamente il flusso del campione controllando il ciclo del campione ed automaticamente si ferma quando il circuito è rotto.

6. Dispositivo speciale: per regolare il raggio di curvatura regolando il rullo di piegamento di curvatura con differenti linee del cavo.

7. Le caratteristiche della macchina: LCD+ scelgono la macchina + il motore del chip, le parti tutte della trasmissione sono importati dai prodotti originali, correre uniformemente, precisione di posizionamento alta, lunga vita, a basso rumore;

8. I punti di verifica online sono divisi in sei gruppi, ciascuno con sei paia delle interfacce, che possono essere controllate da 36 paia dei cavi.

Parametri:

Stazione di prova: Stazione 6;

Metodo di prova: l'estremità superiore è fissa ed il peso di sollevamento più inferiore. Il campione è piegato con curvatura di piegamento rotazionale libera.

Diametro del campione: 0,3 ~ 15 millimetri Ф;

Asse di rollio di piegamento di curvatura: Ф 15, 20, 30, 40 Ф, sostituibile 50 millimetri Ф;

Velocità del campione: 0 ~ 45 volte/min può essere regolato (nota: il ciclo di prova come consistere di quattro punti, vale a dire come ° intorno 180 di a avanti e indietro);

Angolo di curvatura: + il ° 90, dalla parte di sinistra (inizio) alla destra (estremità) è ° 180;

La distanza fra i pesi del peso ed i punti di piegamento: 50-150mm possono essere regolato;

Modo di controllo: controllo del touch screen;

Parte del corpo principale: acciaio di alta qualità 45# e struttura dell'alluminio;

Potere e trasmissione: motore, cinghia sincrona industriale cruda e ruota sincrona;

Verifichi l'asse del rotolo di curvatura del punto di piegamento: acciaio di alta qualità 45#, trattamento di superficie del cromo;

I punti di verifica online sono divisi in sei gruppi con sei paia delle interfacce per ogni gruppo, che può incontrare simultaneamente 36 paia dei cavi ed i punti di verifica sono 72 punti.

Potere del motore: 0.75kw;

Potere: 220v50/60Hz 10A;

Dimensione a macchina: W1850*D800*H1700mm (altezza compresa della ruota del piede).
