apparecchiatura di collaudo del fuoco 640kg per la norma bruciante unica dell'en 13823 degli oggetti di Sbi

Invii con la posta elettronica prego a Sandy@yuyangtest.com se avete bisogno dei dettagli.

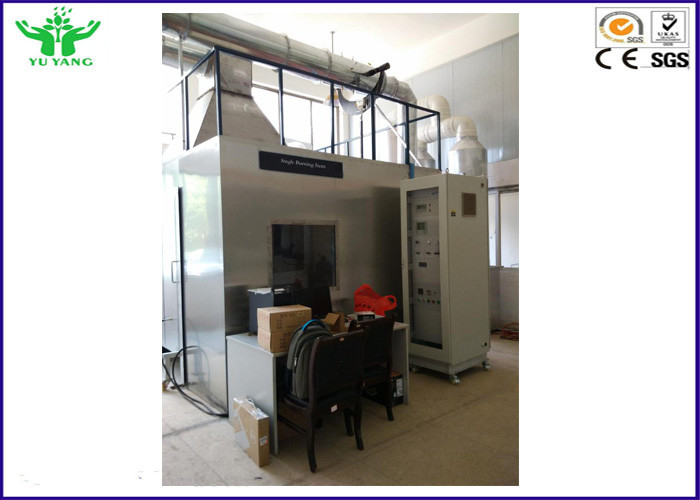

L'en 13823 SBI sceglie l'apparecchiatura bruciante della prova degli oggetti

• Il singolo oggetto bruciante (SBI) consiste di un carrello, una struttura fissa, un gas che raccoglie il cappuccio, il collettore, il tipo il tubo di scarico, il ventilatore centrifugo, il dispositivo di controllo di velocità del vento, la sezione completa di misura, il gabinetto dell'analisi di gas, sistema dell'acquisizione dei dati di J;

• Il carrello può essere installato con due esemplari verticali del campione. Il fondo dell'angolo verticale è un bruciatore del contenitore di sabbia. Il metodo di superficie dell'accensione è adottato ed il sistema di rilevamento della fiamma è fornito come dispositivo di protezione di estinzione della fiamma;

• Il supporto della struttura fissa il gas che raccoglie cappuccio. La struttura è riparata con un bruciatore ausiliario ed è fornita di una fiamma che individua il sistema come dispositivo di protezione di estinzione della fiamma;

• Collettore del gas dell'acciaio inossidabile, situato alla cima del telaio fisso, usata per raccogliere i gas di combustione;

• Il tipo il tubo di scarico del fumo, il diametro interno dell'acciaio inossidabile J è (315 + 5) millimetro con l'isolamento resistente ad alta temperatura della lana minerale di 50mm;

• L'impianto di scarico del fumo esaurirà continuamente il fumo alla velocità di 0.50m3/s-0.65 m3/s ed è regolato dalla conversione di frequenza;

• Il regolatore di portata in peso è fornito con il questo singoli oggetti brucianti, il campo di misura di 0g/s-2.5g/s, accuratezza della lettura di meno di 1,5%;

• L'approvvigionamento di gas può essere automaticamente controllato alla portata di 647mg/s e 2000mg/s, il sistema di controllo del gas può garantire che la velocità dell'approvvigionamento di gas nel corso dei cambiamenti della prova non dovrebbe superare 5mg/s, per assicurare il calore emesso di 30,7 + 2kW;

• Il sistema di campionamento del gas di combustione in questa macchina della prova di SBI consiste di un filtro dalla cenere, una trappola fredda, due colonne di secchezza, una pompa del campionamento e una pompa peristaltica, in modo da efficacemente preparare il gas del campione pulito ed asciutto;

• Analizzatore paramagnetico dell'ossigeno, un campo di misura di 0-25%, tenore in ossigeno di misurazione nel gas, la gamma di concentrazione di 0-25%, T90<12 seconds="">

• Una conduttura con una lunghezza di 2155mm, fornita di una sonda di pressione, di tre termocoppie, di una sonda di campionamento del gas e di un sistema della luce bianca;

• Sonda bidirezionale, con la gamma almeno (0-100) di PA e l'accuratezza del sensore di pressione di entrata 2Pa collegato. Il tempo di reazione del sensore 90% di pressione prodotto è al massimo 1s;

• Il sistema leggero di singolo oggetto bruciante è tipo incandescente, con (2900 + 100) la temperatura del colore di K ed il giunto flessibile è installato dal lato del tubo di scarico;

• Rivelatore del fotodiodo del silicio, con 0,1% stabilità lineari;

• L'aria è presentata nel tubo laterale per mantenere la pulizia del dispositivo ottico, che può essere compiuto da aria appiattita;

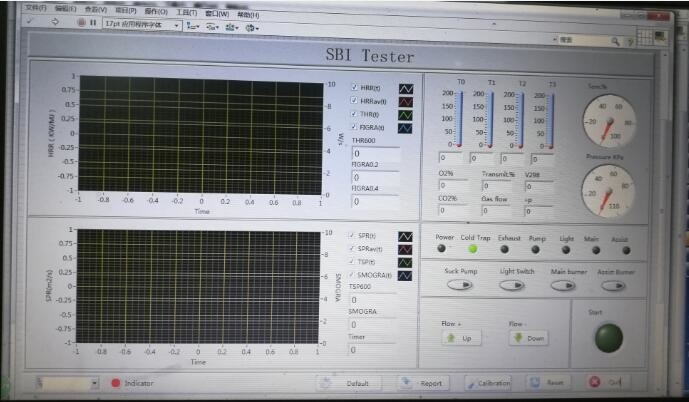

I pacchetti software di EN13823 SBI scelgono gli oggetti brucianti

Fornisca la seguente interfaccia dell'operazione e di calibratura:

• Calibratura dell'analizzatore O2/CO2: Rumore dell'uscita O2/CO2 e calibratura della deriva

• Calibratura dei sistemi ottici: rumore e calibratura della deriva dei sistemi di misura del fumo

• Calibratura del sistema ottico: calibratura del filtro

• Calibratura del volume di aria: calibratura della gamma del controllo del volume dell'aria

• Calibratura della scala e calibratura dell'eptano

Raduno di calibratura della scala del calore emesso i seguenti requisiti:

• Il periodo di ritardo dell'analizzatore O2/CO2 non è più di 30s;

• Il tempo di reazione dell'analizzatore O2/CO2 non è più di 12s;

• Il tempo di reazione del commutatore del bruciatore non è più di 12s;

• Il tempo di reazione della temperatura non supererà 6s;

• Il gas di rapporto Q 30s (t) /HRR30s (t), (t) dovrebbe essere continuo (100 + 5)%;

• La differenza fra la media di punto 2 di HRR e la media di punto 3 di HRR non è più di 0.5kW.

Risultati di calibratura dell'eptano:

• Il potere calorifico dell'eptano della massa di unità dovrebbe essere THR/m (4456 + 222,8) MJ/kg;

I risultati dei test di EN13823 SBI scelgono gli oggetti brucianti

• Tasso medio di rilascio di calore [RHRav (t)]
• Rilascio di calore totale [THR (t)]
• 1000 * [RHRav (t) (t-300)]
• Indice di tasso di crescita del fuoco [FIGRA]
• Rilascio di calore totale [THR600s]
• Avvenimento della diffusione laterale della fiamma
• RSPav (t)
• Produzione totale del fumo [TSP (t)]
• 10000 * [RSPav (t) (t-300)]
• Indice di tasso di crescita del fumo [SMOGRA]
• Produzione totale del fumo [TSP600s]
