Apparecchiatura di collaudo del fuoco di tasso di scarico di calore nel chilowatt completo 380v della prova 6 dell'angolo della stanza della scala

Apparecchiatura di collaudo completa del fuoco di tasso di scarico di calore della prova dell'angolo della stanza dei prodotti di superficie di iso 9705

Descrizione:

La prova d'angolo della stanza per eseguire le prove della reazione del fuoco da Ineltec simula un fuoco in circostanze ben ventilato iniziato in un angolo di piccola stanza con una porta aperta secondo il 9705:1993 standard di iso.

È inteso per valutare il contributo per infornare la crescita fornita da una superficie del prodotto facendo uso di una fonte d'ignizione specificata.

L'iso 9705 della prova dell'angolo della stanza è particolarmente adatto a prodotti che per qualche motivo non possono essere provati in una piccola scala di laboratorio.

Il metodo valuta le caratteristiche del fuoco di un prodotto di superficie in uno scenario del fuoco della stanza. Il campo di applicazione è per i prodotti di costruzione che, per qualche motivo, non possono essere provati nella piccola scala, per esempio materie termoplastiche, sistemi uniti e materiali con la grande irregolarità. Altri prodotti possono anche essere valutati nel metodo, per esempio isolamento del tubo e mobile imbottito.

Norme:

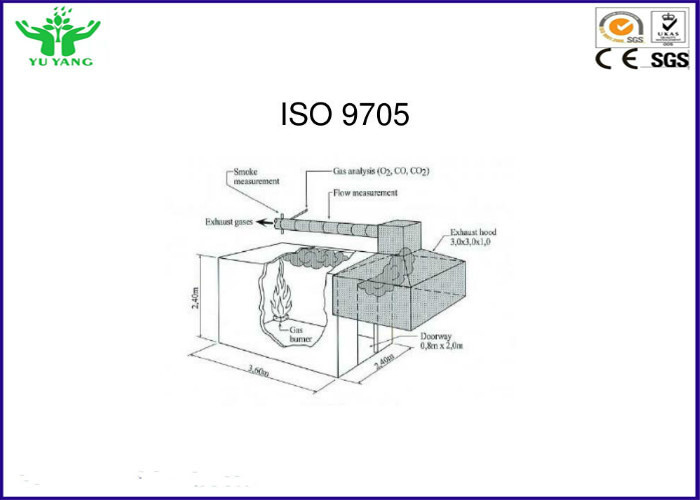

Iso 9705: 1993 prove di fuoco

Il metodo misura quanto segue: tasso di scarico di calore (chilowatt), rilascio di calore totale (MJ) e tasso di produzione del fumo (m2/s). Il fenomeno di flashover, fiamma si è sparso e bruciare le goccioline o particelle inoltre è registrata visivamente. Se necessario, i gas tossici possono anche essere misurati facendo uso dell'analisi di FTIR.

Il metodo inoltre è usato per scopo della ricerca e per fuoco che modella gli studi.

Reazione di iso 13784-1 alla prova di fuoco per i sistemi della costruzione del pannello a sandwich - parità 1: Piccola prova della stanza

Metodo di prova di ASTM E1537 per prova di fuoco del mobile imbottito

Guida di norme di ASTM E603 per gli esperimenti del fuoco della stanza

En 14390: Prova completa della stanza della prova di fuoco per i prodotti di superficie
PFN A 265: Metodi standard di prove di fuoco per la valutazione del contributo di crescita del fuoco della stanza della copertura del tessuto sui pannelli e sulle pareti pieni di altezza
PFN A 286: Metodi standard di prove di fuoco per la valutazione del contributo di rivestimento interno del soffitto e della parete a crescita del fuoco della stanza

Metodo di prova:

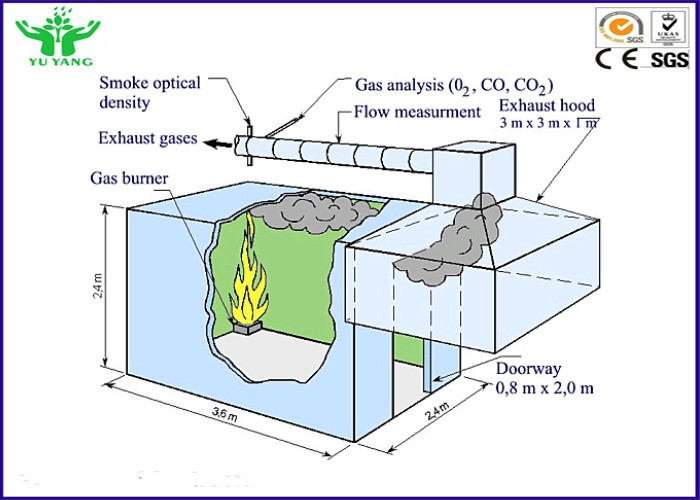

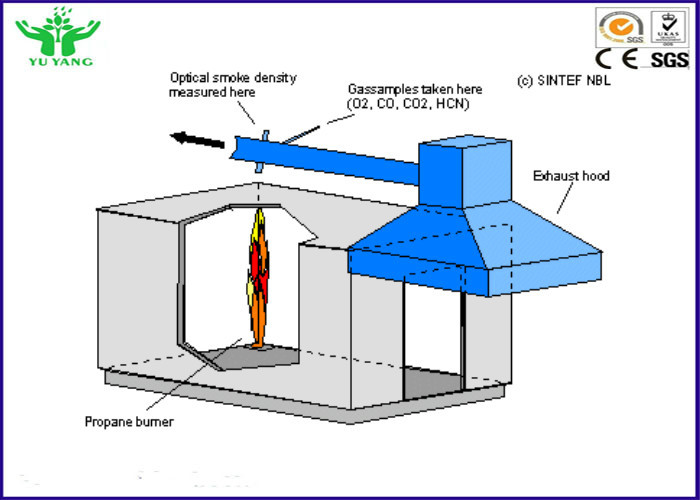

Durante la prova, il campione è montato sull'interno della stanza, nel soffitto e su tutte le pareti eccezione fatta per la parete con l'apertura della porta. Un bruciatore del propano è situato in uno degli angoli e produce un tasso di scarico del calore di 100 chilowatt durante i 10 minuti e poi 300 chilowatt i seguenti 10 minuti. Il tempo totale della prova è 20 minuti. I gas di combustione sono raccolti tramite un cappuccio in cui il tasso di scarico del calore e la produzione del fumo sono misurati. La diffusione della fiamma lungo le pareti ed il soffitto sono osservati visivamente. Se le fiamme emergono dall'apertura della porta, il flashover ha accaduto e la prova è terminata. Il tasso di scarico del calore al flashover è generalmente di circa 1 Mw.

Caratteristiche principali:

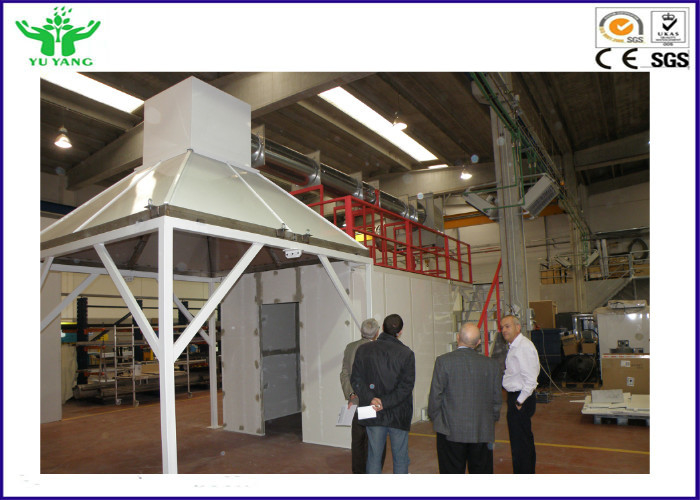

1, la sala di collaudo è costruito dalla densità di 700kg/³ di m. - materiale a prova di fuoco della classe A1.
2, le dimensioni interne delle stanze 3.6M x 2.4M x 2.4M
3, la dimensione del portone: 0.8M (w) X2.0M (H)
4, bruciatore della sabbiera con propano e fornito di dispositivi d'arresto di emergenza.
5, sistema di accensione automatico per registrare automaticamente i dati sperimentali;
6, indipendente timet mobile ai visualizzatori.
7, 10kV accensione a scintilla, un cessate il fuoco con i dispositivi di sicurezza. Progettazione di rete fognaria estinguente.
9, fornito della scala per i tubi di scarico facili di manutenzione.

Campionamento del gas e sistema di analisi
1, sistema di campionamento del gas include una sonda anulare del campionatore, una pompa aspirante, un filtro polverizzato, una trappola fredda, la valvola di scarico, i filtri da acqua ed il filtro da CO2.
2, tre filtri; L'accuratezza minima di filtrazione è 0.5um.
3, trappola fredda di congelamento; sistemi di refrigerazione del compressore del condizionamento d'aria; controllo della temperatura in 0 ~ 5ºC.
4, pompa aspirante, portata sono 33L/min, il vuoto è 700mmHg e la pressione è di 2,5 barre.
5, cilindro essiccante, che filtrano l'acqua e le impurità.
6, il regolatore di flusso per controllare il flusso d'aria inspiratorio.
7, il campionatore hanno 12 fori e flusso del gas nella direzione opposta, filtro incorporato e 685mm dalla polvere di queste tenute dai cappucci.
8, analizzatore paramagnetico dell'ossigeno, la gamma sono 0-25%; risposta lineare; sensore dell'ossigeno della Gran-Bretagna Servomex delle importazioni.

Sistema del fumo
1, fonte di laser di 0.5W HE-NE.
2, di Thorlabs rivelatore otticamente.
3, 5 con comando a motore classificano automaticamente il dispositivo di calibratura con di 0%, 25%, 50%, 75%, filtri da trasmissione di 100%.
4, un sistema di calibratura di tocco nel software con l'esposizione della curva e digitale.

Sistema di DAQ
1, modulo dell'acquisizione dei dati 16bit.
2, comunicazione di Digital fra il computer ed il modulo di DAQ.
3, software applicativo basato di Labview su DAQ e analisi dei dati.

Sistemi operativi
1, Labview ha basato il sistema di applicazioni, facilmente e rende paricolare per funzionare e controllare.
2, stato della prova, esposizione di stato di calibratura sullo schermo.
3, stato di dispositivo sono visualizzati sullo schermo e sugli indicatori sul pannello.
4, dati dei trasduttori, parametri trattati, risultato dei test visualizzato sullo schermo via digitale e curva.
5, auto di procedura di calibratura e della prova eseguita dal programma dello SpA.
6, dispositivo possono essere controllati via sia lo schermo che il pannello di controllo dell'applicazione.
7, il PC e lo SpA comunicano con il protocollo digitale che è sicuro e robusto.

Parametri tecnici:

1, analizzatore etic dell'ossigeno di Paramagn, la gamma di concentrazione è 0~25%, un analizzatore dell'ossigeno è risposta lineare, sensore dell'ossigeno della Gran-Bretagna Servomex; tempo di reazione di 90% - di 10% di di meno che 12s; il rumore dell'uscita non supera 50ppm;. Riproduca i valori misurati più in basso di 100ppm,
2, gamma infrarossa dell'analizzatore di CO2: 0 - 10%; accuratezza di ± 0,01%;
3, gli impianti del compressore: trappola fredda: 0 - 5 gradi;
4, pompa a diaframma dell'importazione, portata: 33 l/min
5, il ± standard 5%, linearità dell'uscita (trasmissione) di accuratezza di colore del rivelatore <1>

Dati di prova:
1, tasso di scarico di calore (HRR),
2, rilascio di calore totale (THR),
3, rilascio di calore di efficienza (EHR),
4, tasso di produzione del fumo (SPR),
5, tempo di bruciare (TTI),
6, tempo all'estinzione della fiamma,
7, tasso del consumo di ossigeno,
8, tasso di produzione di CO2,
9, tasso di produzione di CO,
