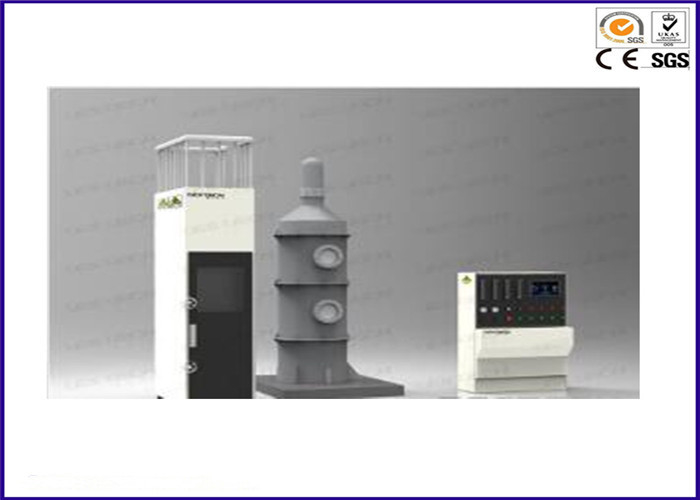

Attrezzatura di prova legata di infiammabilità del cavo, camera di prova di infiammabilità di IEC 60332-3-10

Lo SpA controlla il tester verticale legato di infiammabilità del cavo con l'IEC 60332-3-10

Prodotti:

La macchina di prova verticale legata di diffusione della fiamma del cavo è accordo progettato con le disposizioni pertinenti della norma UL1685, GB18380.3 circa cavo e dei requisiti brucianti della prova del cavo. Ed incontrare l'IEC 60332-3-10, IEC 60332-3-21 di KS C ~ 25 (A ~ norme della classe D).
Il tester verticale legato di diffusione della fiamma del cavo è un'attrezzatura che ha usato per verificare l'installazione verticale di un cavo legato o di un cavo ottico per sopprimere la diffusione verticale della fiamma nelle circostanze specificate, è l'attrezzatura necessaria per i cavi elettrici, i cavi di controllo e la prova bruciante del pacco del cavo a fibre ottiche. Inoltre, se il bruciatore del tester regola di 20 gradi, può essere raggiunto da IEEE 383 (IEEE 1202) norme di prova. Questo tester può essere fornito di strumento del rilascio di calore configura il porto, con l'analizzatore di gas può misurare i valori di potere termico quale HRR (tasso di scarico di calore), SPR (tasso della generazione del fumo) ecc.


L'esperienza dell'utente:

1, questo tester ha progettato con alta intelligenza e facile da operare;
2, con design industriale professionale, il bello aspetto e la disposizione ragionevole;
3, questa attrezzatura sono precisione, sicurezza e la stabilità;
4, con il sistema di controllo del microcomputer, processo intelligente di prova, nessuna necessità di cronometrare manualmente.
5, camera di combustione Orrosion-resistente dell'acciaio inossidabile;

Norme:

UL1685, IEC 60332-3-10, EN 50399

Caratteristiche principali:

1, la dimensione della scatola della prova dell'acciaio inossidabile è 1,000±100 (W) x2,000±100 (D) x4,000±100 (H) millimetro. La superficie dell'interno del caso è superiore alla terra ed al lato posteriore coperto di materiale di isolamento;
2, fornito di una scala dell'acciaio inossidabile, conformemente ai requisiti di GB/T18380.31;
3, supporto di riserva del campione 2;
4, scale sono fatti di acciaio inossidabile, resistente alla corrosione e facile da pulire;
5, nella parte inferiore del gabinetto, c'è una presa d'aria che la dimensione è 800±20 (W)×400±10 (D), alla posizione di 150+10mm nella parte anteriore della scatola.
6, là sono montati un tipo termocoppie del diametro 2mm K dentro della scatola della prova;
7, il flusso d'aria dentro della fornace di combustione possono essere controllati stabile (5000 ± 500) a l/min.

Sistemi di combustione:

1, il bruciatore: Il tipo una dimensione della cinghia del bruciatore del propano dei × 4.5mm ed aprire di 257mm complessivamente 242 fori, che hanno sistemato in 3 linee di 81,80,81, il diametro del foro è

1.35mm, la distanza fra i fori è di 3,2 millimetri;
2, fornito di valvola a sfera di alta precisione per controllare il gas fuori;
3, due flussometri: ventili il flussometro a gas e del flussometro e la valvola di regolazione;
4, la parte anteriore del tester di combustione sono forniti di un tubo di arresto della fiamma per impedire il propano la tempera, quindi assicurante la sicurezza massima del campione.
5, angolo di combustione: orizzontale; dispositivo di accensione automatico; (regolabile 20 gradi è facoltativi).
6, il bruciatore possono compensare automaticamente il processo della compensazione dell'aria e del gas dal programma, mentre molti sistemi tradizionali hanno trascurato questa influenza.

Sistemi di controllo:

1, SpA con il grande sistema di controllo dello schermo attivabile al tatto;
2, questo tester possono l'accensione automatica e la sincronizzazione automatica, gamma cronometrante di 999min e precisione 1s;
3, dati sperimentali sono immagazzinati automaticamente, indagine libera;
4, con 40 minuti e la funzione di ricordo di sincronizzazione di 1 ora;
5, i supporti dell'esemplare sono sollevati dalla gru elettrica.

Parametri dell'apparato:

1, la dimensione della scatola della prova è 1,000±100 (W) x2,000±100 (D) x4,000±100 (H) millimetro;
2, l'accuratezza dell'anemometro sono 0.1m/s;
3, la gamma dell'anemometro di fonte di aria sono 8000L/min; i venti dello sbocco è (5000 ± 500) l/min possono essere regolato;
4, gas: purezza di 95% del propano tecnico del grado (cliente);
5, il controllo di flusso del gas: Sotto 100kpa, 20 stati del ºC;
6, il rifornimento del gas di combustione: Propano (o GPL).
