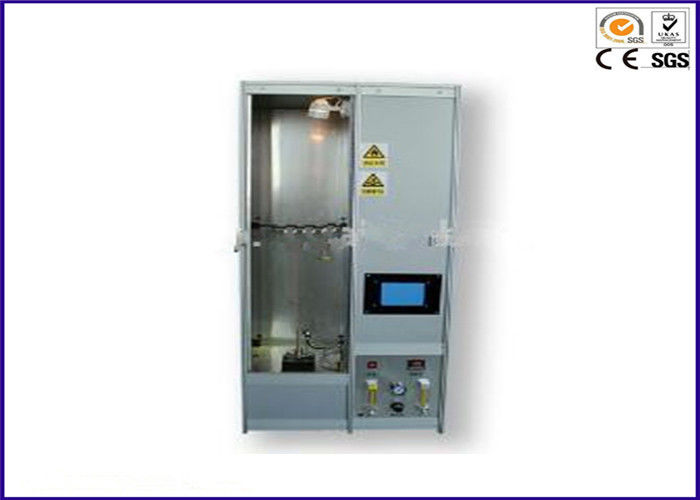

Apparecchiatura di collaudo verticale del cavo per l'UL 1581 del tubo dell'asse cavo/della fune

Apparecchiatura di collaudo verticalmente bruciante del tubo dell'asse della fune e del cavo dell'UL 1581

Descrizione:

Il tester del cavo è s che uno strumento completamente automatico ha contenuto in suo proprio gabinetto per massimizzare la sicurezza dell'operatore. Il dispositivo aderisce ai requisiti in relazione con norme UL1581-2001 (1060 FT1, 1061, 1080VW-1, 1090, 1100FT2) progettati. Applicabile al singola cavo e fune ed all'orizzontale del morbido line, prova verticale di combustione. Il tempo di combustione e masterizzare il numero di regolabile, possono essere automatici/manuale, verticale/commutazione orizzontale, pressione del gas, scorrere regolabile e fornito di dispositivo del riconoscimento di temperatura della fiamma.
Include: Calibro di altezza della fiamma e cotone assorbente di 100%

Norme:

UL1666><>

ANSI/ASTM D 5207 & UL 1581, ANSI/ASTM D 5025

Specifiche:

Camera di prova:

1. manometro U tipo: pressione della camera di misura mantenuta a 0-12PA;

2. Igrometro: temperatura ed umidità della camera di misura;

3. La struttura della camera: la struttura globale del muro di cemento dal mattone, il primo strato è 1.22M, il secondo strato è 3.66M, la cima è 2.24M. Dimensioni esterne: 7.12M alto x1.3M ampio x2.5M lungamente;

4. La struttura della parete è una densità di 106lb/pi3 (1698kd/m3) di calcestruzzo, la conducibilità termica (k) a ℃ 21,1 per il 0.38Btu (0.055W/Mk);

5. Il primo e secondo strato dal peso ordinario spesso 203mm della composizione del cemento. Il tetto è fatto della parete per assicurare la sua tenuta;

6. Il foro di misurazione nel secondo strato deve essere sopra il foro verticale del foro di misurazione di primo strato (305mm da 610mm), ogni foro è 203mm dietro la scatola e 102mm dal lato della scatola.

Dispositivo di accensione:

1. Consiste di un tubo d'acciaio 1/2inch, di un gomito 1/2inch e di un disco d'acciaio della dispersione dell'accensione.

2. Installi un misuratore di portata del propano dove il gas è iniettato

Fan: L'aspiratore e l'anemometro sono installati allo sbocco della scatola della prova.

Fonte del gas di combustione: Il gas assicurato alla candela deve essere propano del CP-grado e fornire 2500 BTU del calore per piede cubico.

Aspiratori e tubi di trasporto: Le condotte d'acciaio sono installate nel centro della cima della camera di prova e l'aspiratore è collegato alla condotta.

Sistema dell'acquisizione dei dati: Lo SpA ed il computer sono utilizzati per raccogliere e registrare la velocità dell'aria all'entrata e la temperatura della termocoppia nel secondo foro ogni 5 secondi.
